MPPT i DC/AC odnos kod solarnih invertera
MPPT određuje kako inverter prati dostupnu snagu solarnih panela, dok DC/AC odnos opisuje koliko je instalirane DC snage panela povezano sa AC snagom invertera.
MPPT i DC/AC odnos u 30 sekundi
Praćenje tačke maksimalne snage
MPPT prati radnu tačku panela kako bi inverter iz dostupnih uslova izvukao odgovarajuću raspoloživu snagu.
Odnos DC snage panela i AC snage invertera
DC/AC odnos poredi ukupnu nazivnu DC snagu solarnih panela sa nominalnom AC snagom invertera.
Šta znači Maximum Power Point?
Solarni panel nema samo jednu fiksnu kombinaciju napona i struje. Za određene uslove postoji radna tačka u kojoj je proizvod napona i struje najveći.
Ta tačka se naziva MPP (Maximum Power Point) ili tačka maksimalne snage. Na P–V krivulji ona se nalazi na samom vrhu.

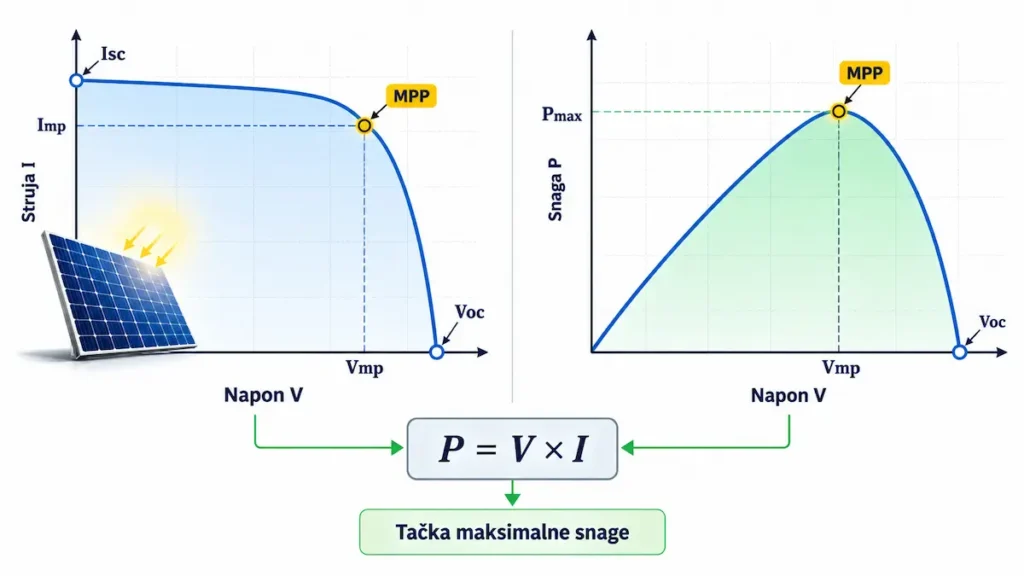

Lijevi graf prikazuje I–V krivulju sa strujom kratkog spoja (Isc) i naponom otvorenog kruga (Voc). Desni graf prikazuje P–V krivulju sa maksimalnom snagom (Pmax). Obje krivulje pokazuju istu radnu tačku: Vmp i Imp.
Zašto se radna tačka panela stalno mijenja?
Rad panela opisuju dvije povezane krivulje. One se mijenjaju sa uslovima na krovu, pa se i položaj MPP-a pomjera tokom dana i tokom godine.
Struja u odnosu na napon
Pokazuje kolika struja teče pri određenom radnom naponu. Počinje kod struje kratkog spoja, a završava kod napona otvorenog kruga.
Snaga u odnosu na napon
Dobija se množenjem napona i struje. Ima oblik zvona, a MPP se nalazi blizu njenog vrha.
Ponašanje fotonaponske ćelije opisuje se jednodiodnim modelom, u kojem na oblik I–V krivulje utiču fotostruja, struja zasićenja diode te serijski i paralelni otpor. Za razumijevanje MPPT-a taj model nije neophodan — dovoljno je znati da krivulja ima jedan izražen vrh pri ravnomjernom osvjetljenju.
Kako promjena sunčeve svjetlosti pomjera MPP?
Količina sunčevog zračenja prvenstveno utiče na struju panela. Kada zračenje raste, raste i raspoloživa struja, pa cijela P–V krivulja postaje viša.
Viša P–V krivulja
Pri visokom zračenju raspoloživa struja i snaga uglavnom rastu, a MPP se pomjera prema višoj vrijednosti snage.
Niža P–V krivulja
Kada oblak smanji zračenje, raspoloživa snaga pada. MPPT mora pronaći novu radnu tačku na novoj krivulji.
Napon panela pri tim promjenama mijenja se znatno manje nego struja, zbog čega MPPT uglavnom radi u sličnom naponskom području i pri suncu i pri naoblaci.

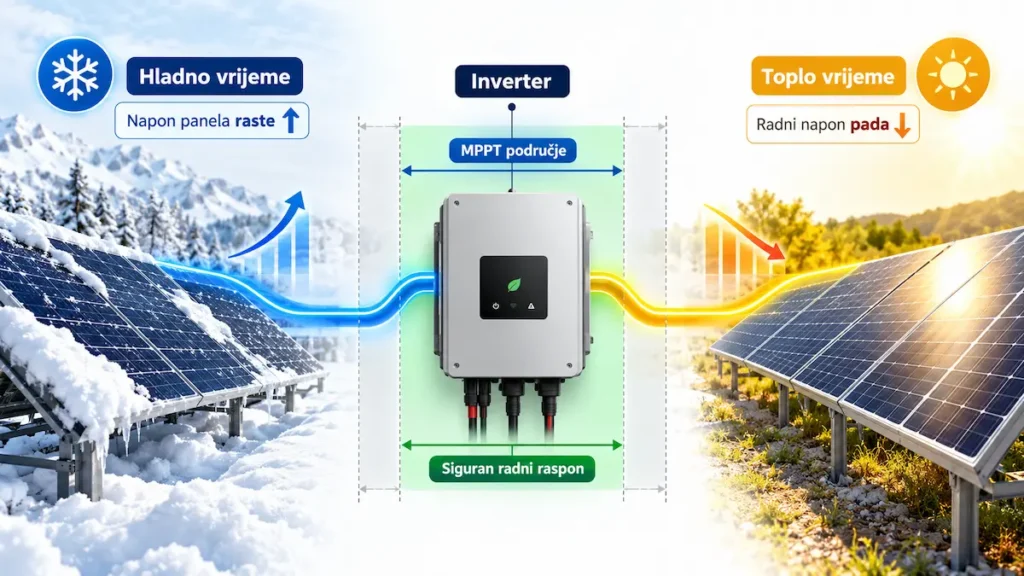

Kako temperatura utiče na MPP?
Dok zračenje prvenstveno pomjera struju, temperatura prvenstveno pomjera napon. Viša temperatura solarnih ćelija uglavnom smanjuje njihov radni napon, a hladniji panel može imati viši napon.
- Zimsko jutro — hladan panel, viši napon, MPP na višem naponu.
- Ljetno podne — zagrijan panel, niži radni napon, MPP se pomjera naniže.
- Isti panel i isti krov tokom godine rade u širokom naponskom rasponu.
Zato MPP nije ista tačka zimi i ljeti, niti ujutro i u podne. Upravo zbog toga inverter mora imati dovoljno široko MPPT naponsko područje, o čemu govori posebna sekcija niže na stranici.
Šta zapravo radi MPPT?
MPPT znači Maximum Power Point Tracking, odnosno praćenje tačke maksimalne snage. Inverter kontinuirano prati napon i struju fotonaponskog polja te podešava radnu tačku prema uslovima koji trenutno vladaju na krovu.
MPPT ne stvara novu energiju. On pomaže da se iz onoga što paneli u tom trenutku mogu dati izvuče odgovarajuća raspoloživa snaga.
Da li je MPPT poseban uređaj?
U modernom inverteru MPPT je funkcija upravljačke elektronike povezana sa pretvaračkim dijelom uređaja. Ne treba ga zamišljati kao poseban „mali inverter“ koji stoji uz panele.
Kada tehnički list navodi „2 MPPT-a“, to znači da inverter ima dva nezavisna kanala praćenja, a ne dva odvojena uređaja.
Kako inverter pronalazi najbolju radnu tačku?
Princip je iterativan i odvija se neprekidno, mnogo puta u toku svake minute rada.
Mjeri radno stanje
Inverter očitava trenutni napon i struju fotonaponskog polja i računa raspoloživu snagu.
Malo promijeni radnu tačku
Upravljačka elektronika neznatno pomjeri radni napon u jednom smjeru.
Provjeri šta se dogodilo
Ponovo se mjeri snaga i uspoređuje sa prethodnom vrijednošću.
Nastavi prilagođavanje
Ako je snaga porasla, nastavlja se u istom smjeru; ako je pala, smjer se mijenja.
P&O — jednostavan način praćenja MPP-a
Puni naziv je Perturb and Observe — „promijeni i posmatraj“. Prema tehničkom pregledu, to je najšire korišten pristup u praksi, prvenstveno zbog jednostavnosti i skromnih zahtjeva prema procesoru.
Jednostavan i rasproštranjen
Relativno jednostavan koncept koji ne zahtijeva složene proračune u realnom vremenu.
Oscilacije oko MPP-a
Može oscilirati oko radne tačke i teže reagovati na vrlo brze promjene uslova, na primjer pri naglom prolasku oblaka.
Šta je Incremental Conductance?
Ovaj algoritam koristi promjenu struje i napona kako bi procijenio gdje se radna tačka nalazi u odnosu na MPP, umjesto da se oslanja samo na poređenje snage prije i poslije promjene.
Potrebno pomjeranje prema višem naponu
Radna tačka je na uzlaznom dijelu krivulje, pa se napon podiže.
Potrebno pomjeranje prema nižem naponu
Radna tačka je prešla vrh, pa se napon spušta.
Nijedan algoritam nije univerzalno najbolji. Prema tehničkom pregledu, Incremental Conductance je analitičkiji, ali zahtijeva tačnije senzore i veću računsku snagu.
Postoje li napredniji MPPT algoritmi?
Postoje, ali za razumijevanje rada kućnog sistema nisu neophodni. Prikaz je informativan i bez rangiranja.
Jednostavniji pristup
Poređenje snage prije i poslije male promjene radnog napona.
Analitičkiji pristup
Koristi odnos promjene struje i napona za procjenu položaja u odnosu na MPP.
Više vrhova P–V krivulje
Periodično pregledanje šireg naponskog raspona kada krivulja ima više lokalnih maksimuma.
Napredne kontrolne strategije
Pristupi zasnovani na neizrazitoj logici, neuronskim mrežama i prediktivnom upravljanju modelom.

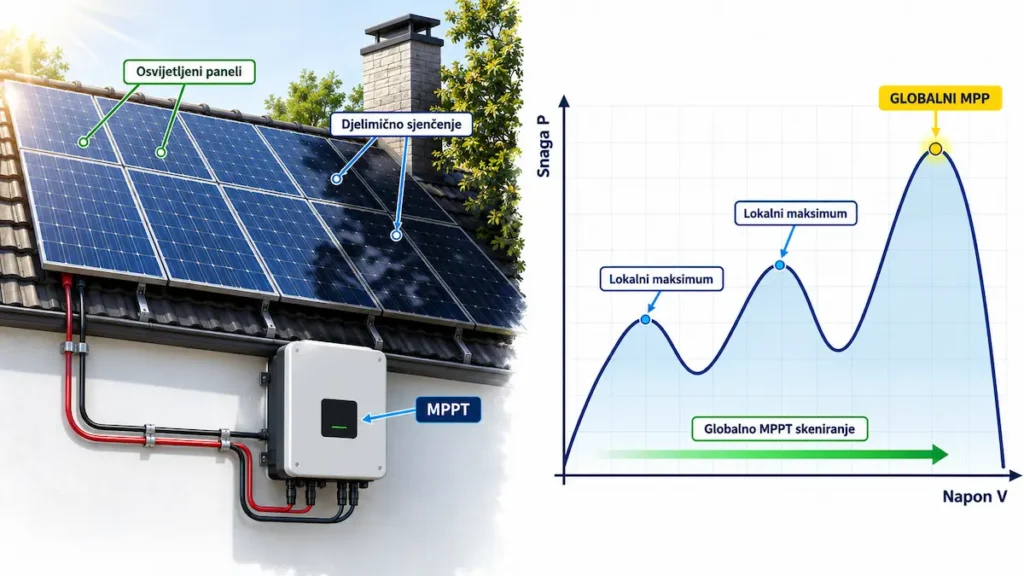

Zašto sjenčenje otežava MPPT?
Kod ravnomjernog osvjetljenja P–V krivulja obično ima jedan dominantan maksimum. Kod djelimičnog sjenčenja i rada bypass dioda mogu se pojaviti višestruki lokalni vrhovi.
Djelimično sjenčenje može stvoriti više lokalnih maksimuma na P–V krivulji. Globalni MPPT pokušava pronaći najvišu raspoloživu radnu tačku.
Jednostavniji algoritam može se zaustaviti na lokalnom maksimumu i propustiti globalni. Orijentacija, nagib i raspored panela zato značajno utiču na rad MPPT-a — više u vodiču orijentacija i nagib solarnih panela.
Šta znači globalno MPPT skeniranje?
Određeni inverteri mogu periodično pregledati širi naponski raspon kako bi pronašli bolju globalnu radnu tačku kada je P–V krivulja kompleksna.
- Redovno praćenje privremeno se prekida.
- Inverter pregleda širi raspon radnog napona.
- Radna tačka se vraća na najviši pronađeni maksimum.
Postojanje i način rada ove funkcije zavise od invertera, njegovog firmvera i proizvođača. Interval skeniranja nije univerzalan i provjerava se prema tehničkom listu invertera.
Zašto inverter ima MPPT 1, MPPT 2 ili više kanala?
Odvojeni MPPT kanali omogućavaju nezavisnije upravljanje različitim grupama panela. Umjesto da se sve grupe prisiljavaju na istu radnu tačku, svaka grupa može raditi u svojoj.
Različiti uslovi na krovu
- dvije ili više orijentacija krova
- različiti nagibi krovnih ravni
- različiti uslovi sjenčenja
- odvojene krovne površine
Jedna ujednačena površina
Kod jedne ravni, istog nagiba i istog tipa panela bez sjenčenja, jedan MPPT kanal često je dovoljan za cijelo polje.

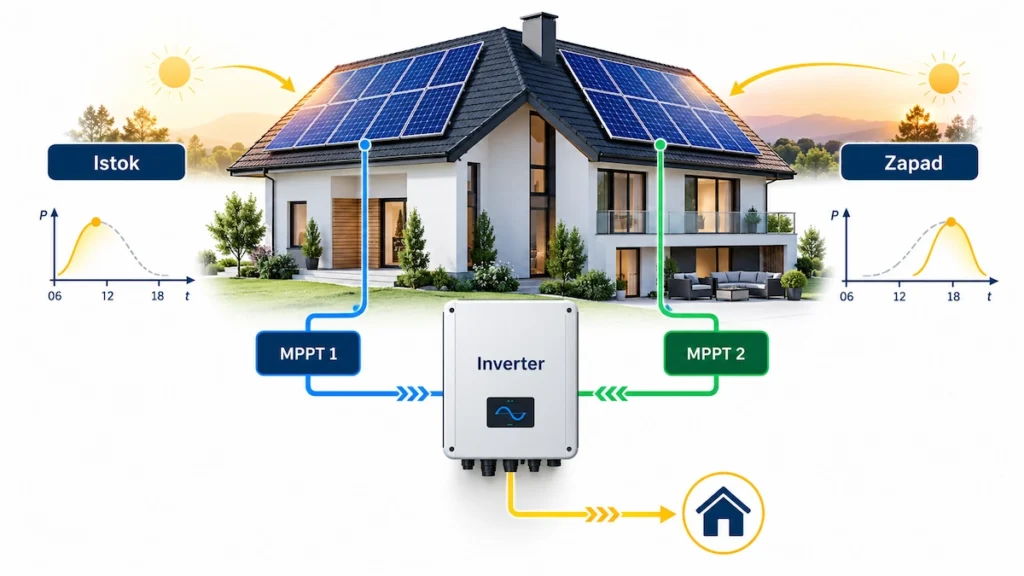

Zašto se istočni i zapadni paneli često razdvajaju?
Jutarnji profil istočne strane i poslijepodnevni profil zapadne strane nisu isti. Odvojeni MPPT kanali omogućavaju da se te grupe ne moraju prisiljavati na istu radnu tačku.
Ranije tokom dana
Istočna grupa ranije dostiže svoj dnevni vrhunac, dok zapadna još radi slabije.
Kasnije tokom dana
Zapadna grupa dostiže vrhunac poslijepodne, kada istočna već opada.
Šta znači DC/AC odnos?
Ilustrativni primjeri. Stvarna vrijednost zavisi od sistema i provjerava se prema tehničkom listu invertera.
Zašto se često postavlja više DC kWp nego AC kW?
Nazivna snaga panela određena je pri standardnim testnim uslovima. U stvarnom radu paneli veliki dio vremena ne daju svoju punu nazivnu snagu.
- temperatura panela i pad radnog napona ljeti
- oblačnost i promjenjivo zračenje
- orijentacija krova i nagib panela
- ugao sunca tokom dana i tokom godine
- zaprljanost površine modula
- kablovski i ostali sistemski gubici
Zato inverter koji je tačno jednak nazivnoj snazi panela većinu godine radi ispod svog kapaciteta.
Šta znači predimenzioniranje DC strane?
Predimenzioniranje (oversizing) znači instaliranje veće nazivno deklarisane DC snage panela u odnosu na nazivnu AC snagu invertera.
Predimenzioniranje ne znači da je inverter električno preopterećen ako se konfiguracija nalazi unutar njegovih dozvoljenih DC naponskih, strujnih i PV limita.
Koji DC/AC odnos je najbolji?
Ne postoji jedna univerzalna vrijednost. Prema tehničkom pregledu, projektanti koriste različite raspone, ali ih ne treba shvatiti kao preporuku koja važi za svaki krov.
- lokacija i klima
- orijentacija i nagib krova
- model invertera i njegova maksimalna dozvoljena PV snaga
- temperaturni ekstremi lokacije
- uslovi sjenčenja
- raspoloživa konfiguracija krovnih površina
- ekonomski ciljevi vlasnika sistema
Konačan odnos određuje se simulacijom proizvodnje i provjerom prema tehničkom listu konkretnog invertera.

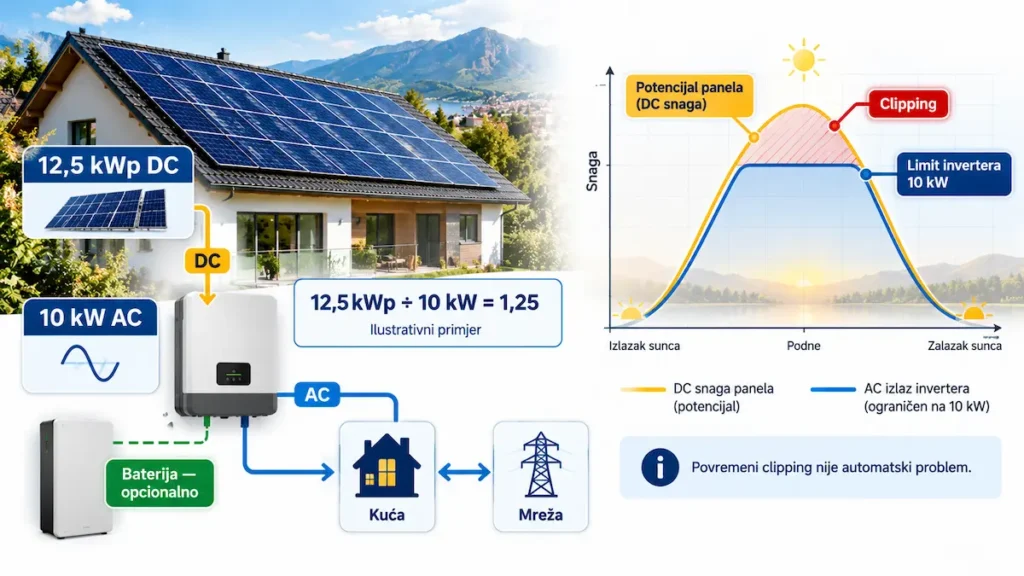

Šta se događa kada PV polje može dati više snage od invertera?
Ako dostupna DC snaga u nekom trenutku premaši izlaznu AC mogućnost invertera, inverter ograničava izlaz. To se naziva clipping ili odsijecanje snage.
Dio potencijalne DC krivulje iznad AC limita ne pretvara se u izlaznu snagu. Inverter tada pomjera radnu tačku panela tako da izlaz ostane unutar dozvoljene vrijednosti.
Da li clipping znači da je sistem pogrešno projektovan?
Ne automatski. Povremeni clipping može biti očekivani rezultat projektovanog DC/AC odnosa, a ne kvar uređaja.
Pretjeran clipping, s druge strane, može značiti da konfiguracija zahtijeva dodatnu analizu. Koliko je „pretjerano“ zavisi od konkretnog sistema i ne može se izraziti jednim univerzalnim procentom.
Clipping se procjenjuje kroz godišnju simulaciju proizvodnje, a ne prema jednom ljetnom danu.
Šta se dobija većim DC poljem?
Veće PV polje ne pomaže samo u podne. Najveći dio koristi dolazi u satima i danima kada paneli ionako ne mogu dostići svoju nazivnu snagu.
- veća jutarnja proizvodnja
- veća poslijepodnevna proizvodnja
- bolja raspoloživa snaga pri slabijem zračenju i naoblaci
- veće iskorištenje AC kapaciteta invertera tokom godine
Veličina te koristi zavisi od lokacije, krova i opreme i utvrđuje se simulacijom, bez obećanja određenog procenta godišnje dobiti.
Više DC panela nije uvijek bolje
Više raspoložive godišnje energije
Veća DC snaga može povećati godišnju raspoloživu energiju, posebno izvan ljetnog podneva.
Više vremena u clippingu
Preveliko polje može povećati broj sati u kojima inverter ograničava izlaz.
Bez obzira na odabrani odnos, konfiguracija mora ostati unutar granica koje propisuje proizvođač invertera:
- maksimalna dozvoljena PV snaga
- maksimalni DC napon
- MPPT naponsko područje
- maksimalna ulazna struja po MPPT kanalu
- ostali uslovi proizvođača iz tehničkog lista
Šta je MPPT naponsko područje?
Inverter ima definisan raspon DC napona u kojem MPPT može pravilno upravljati radnom tačkom. Ako je radni napon izvan tog područja, MPPT ne može raditi kako je projektovan.
Konkretne granice razlikuju se od modela do modela i provjeravaju se prema tehničkom listu invertera.
MPPT područje nije isto što i maksimalni DC napon
Normalno radno područje praćenja
Raspon napona u kojem inverter može tražiti i držati radnu tačku panela.
Apsolutna gornja granica uređaja
Najviši napon koji ulazni sklop invertera smije podnijeti, bez obzira na radno stanje.
Maksimalni dozvoljeni DC napon invertera ne smije biti prekoračen. Ovu granicu provjerava kvalifikovani projektant prema tehničkim listovima panela i invertera.
Zašto se naponske granice provjeravaju i zimi i ljeti?
Ista konfiguracija panela ponaša se različito na dva temperaturna ekstrema lokacije, pa se mora provjeriti u oba slučaja.
Napon otvorenog kruga raste
Na niskim temperaturama napon panela raste, pa se provjerava da ne pređe maksimalni dozvoljeni DC napon invertera.
Radni napon pada
Na visokim temperaturama radni napon pada, pa se provjerava da ne ispadne ispod donje granice MPPT područja.
Ovu provjeru radi kvalifikovani projektant prema temperaturnim koeficijentima iz tehničkog lista panela i prema temperaturnim ekstremima lokacije.
Zašto DC struja može ograničiti MPPT?
Svaki MPPT ulaz ima dozvoljene strujne granice. Kod paralelnih grupa panela struje se mogu sabirati, pa ulazna struja postaje samostalan kriterij.
- kWp nije jedini podatak koji određuje da li konfiguracija odgovara inverteru
- napon i struja provjeravaju se odvojeno
- strujne granice važe po svakom MPPT ulazu, a ne za inverter u cjelini
- kod nekih modela kanali nemaju istu dozvoljenu struju
Prema tehničkom pregledu, kod pojedinih uređaja MPPT kanali su asimetrični — jedan ulaz podnosi višu struju od drugog. Zbog toga se konfiguracija provjerava po svakom kanalu posebno, prema tehničkom listu invertera.
Zašto East–West krov ima drugačiji dnevni profil?
Kod krova sa istočnom i zapadnom ravni dvije grupe panela ne dostižu vrhunac u isto vrijeme, pa zbirni dnevni profil može biti širi i ravnomjerniji nego kod jedne južne orijentacije.
Viša proizvodnja ranije
Istočna ravan daje veći dio svoje energije u prvom dijelu dana.
Viša proizvodnja kasnije
Zapadna ravan daje veći dio svoje energije u drugom dijelu dana.
Zbog toga se DC/AC odnos kod ovakvih krovova projektuje drugačije nego kod jedne orijentacije. Univerzalne vrijednosti ne postoje — odnos se provjerava simulacijom za konkretan krov.
Da li bifacijalni paneli mijenjaju proračun?
Bifacijalni panel može dobiti dodatnu energiju sa stražnje strane modula. Ta dodatna DC proizvodnja mijenja profil koji inverter vidi na svom ulazu.
- podloga ispod i iza modula
- albedo te podloge
- visina i geometrija montaže
- uslovi sjenčenja
- refleksija iz okoline
Prema tehničkom pregledu, kod bifacijalnih modula stvarni energetski profil treba uključiti u simulaciju DC/AC odnosa, jer dodatna stražnja proizvodnja može povećati vrijeme u kojem inverter radi na svom AC limitu. Veličina tog efekta nije garantovana i zavisi od lokacije i montaže.
Šta je albedo?
Albedo opisuje koliko površina reflektuje dolaznu sunčevu svjetlost. Što je podloga svjetlija, to više svjetlosti može doći do stražnje strane bifacijalnog modula.
Opisi su kvalitativni i služe za razumijevanje pojma. Više o razlikama među tipovima modula u vodiču vrste solarnih panela.
Može li baterija promijeniti upravljanje viškom energije?
Kod određene DC-coupled hibridne arhitekture dio raspoložive solarne energije može se usmjeravati prema bateriji, umjesto direktno prema AC strani.
Tačno ponašanje zavisi od invertera, baterije, arhitekture sistema, firmvera i trenutnog stanja napunjenosti. Baterija ne uklanja automatski sav clipping.

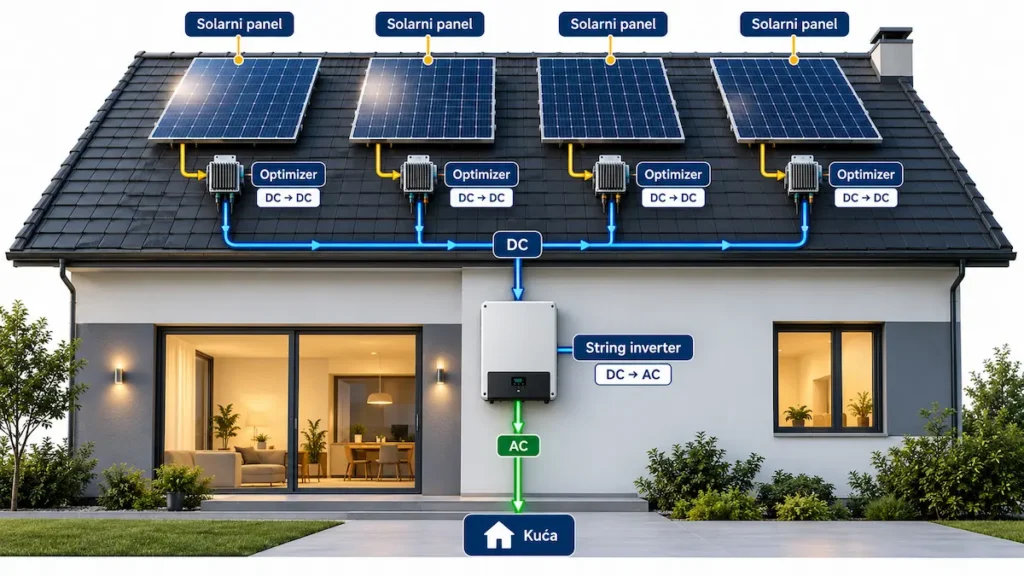

MPPT, optimizer i mikroinverter nisu ista stvar
Funkcija upravljanja
Upravlja radnom tačkom grupe panela unutar invertera.
DC → DC uređaj uz panel
Poseban uređaj koji se montira uz panel i radi na DC strani prije invertera.
DC → AC kod panela
Pretvara istosmjernu u izmjeničnu struju već na samom panelu.
Detaljno poređenje arhitektura nalazi se u vodiču vrste solarnih invertera.
Primjer sa inverterom 5 kW
Ovo je samo prikaz odnosa, a ne preporuka za konkretan krov. Detalji o toj klasi uređaja nalaze se u vodiču inverter 5 kW.
Primjer sa inverterom 10 kW
Isti princip važi i za veće sisteme. Više detalja u vodiču inverter 10 kW.
7 čestih zabluda o MPPT-u i DC/AC odnosu
„Paneli moraju imati istu kWp snagu kao inverter.“
Ne. DC snaga panela često je veća od AC snage invertera, sve dok je konfiguracija unutar dozvoljenih limita uređaja.
„MPPT proizvodi dodatnu energiju.“
Ne. MPPT optimizira raspoloživu radnu tačku; energiju proizvode paneli.
„Clipping znači kvar.“
Ne nužno. Povremeni clipping može biti očekivani rezultat projektovanog DC/AC odnosa.
„Što veći DC/AC odnos, to bolje.“
Ne. Iznad određene tačke rastu gubici i vrijeme u clippingu, a limiti uređaja ostaju obavezujući.
„Dva MPPT ulaza znače da se sve može spojiti bilo kako.“
Ne. Svaki ulaz ima svoje naponske i strujne granice koje se provjeravaju posebno.
„MPPT područje i maksimalni DC napon su isto.“
Ne. MPPT područje je radni raspon praćenja, a maksimalni DC napon je apsolutna granica uređaja.
„Jedan DC/AC odnos je optimalan za cijelu BiH.“
Ne. Odnos zavisi od lokacije, krova, opreme i ciljeva sistema i utvrđuje se simulacijom za konkretan projekat.
Koje inverter podatke provjeriti?
Sljedeći podaci iz tehničkog lista invertera određuju šta je na konkretnom krovu uopšte moguće. Provjerava ih kvalifikovani projektant.
Kako razmišljati o MPPT-u i DC/AC odnosu?
Redoslijed pitanja važniji je od pojedinačnih brojeva. Svaki korak sužava izbor u sljedećem.
Prvo odredite veličinu svoje solarne elektrane
Procijenite potrebnu snagu sistema i broj panela prije detaljnog usklađivanja invertera.
Želite razumjeti kompletan rad invertera?
Pillar vodič pokriva vrste invertera, snagu, ključne specifikacije i izbor uređaja za kućni sistem.
Česta pitanja o MPPT-u i DC/AC odnosu
MPPT znači praćenje tačke maksimalne snage. To je funkcija upravljačke elektronike invertera koja podešava radnu tačku panela prema trenutnim uslovima.
MPP je tačka maksimalne snage — kombinacija radnog napona i struje pri kojoj panel u datim uslovima daje najveću snagu.
Odvojeni kanali omogućavaju da grupe panela sa različitom orijentacijom, nagibom ili sjenčenjem rade nezavisno, umjesto da se prisiljavaju na istu radnu tačku.
To je raspon DC napona u kojem inverter može pravilno tražiti i držati radnu tačku. Izvan tog raspona MPPT ne radi kako je projektovan.
To je odnos nazivne DC snage panela i nazivne AC snage invertera. Na primjer, 6 kWp panela sa inverterom od 5 kW daje odnos 1,20.
Može, i to je česta praksa, pod uslovom da konfiguracija ostane unutar dozvoljenih naponskih, strujnih i PV limita invertera.
To je ograničavanje izlazne snage kada dostupna DC snaga premaši AC mogućnost invertera. Inverter tada pomjera radnu tačku panela.
Povremeni clipping nije automatski problem i može biti očekivani rezultat projektovanog odnosa. Pretjeran clipping zahtijeva dodatnu analizu.
Ne postoji univerzalna vrijednost. Odnos zavisi od lokacije, krova, opreme i ciljeva sistema i utvrđuje se simulacijom.
Često je to korisno, jer istočna i zapadna grupa nemaju isti dnevni profil. Konačnu odluku donosi projektant prema konkretnom krovu.
Povezani vodiči
Kako položaj krova utiče na proizvodnju i sjenčenje.
Orijentacione cijene 5 kW i 10 kW modela i šta utiče na njih.
Autor: redakcija Solari BiH. Tekst je edukativni tehnički vodič i ne zamjenjuje projekat ni tehničku provjeru kvalifikovanog stručnjaka.
Istražujemo i objašnjavamo solarne sisteme u Bosni i Hercegovini solarni paneli, solarne elektrane, inverteri i baterije, objašnjeni jednostavno i bez prodajnog interesa.
© 2026 Solari BIH. Sva prava zadržana.
Čista energija za ljepšu Bosnu i Hercegovinu.
