Komponente solarnog sistema: šta sve čini kompletnu solarnu elektranu?
Solarni sistem nije samo skup panela. Pouzdan fotonaponski sistem čine paneli, inverter, konstrukcija, kablovi, zaštita, mjerenje, monitoring i — kada je potrebna — baterija.
Koje su glavne komponente solarnog sistema?
Kompletan kućni fotonaponski sistem gradi se od nekoliko funkcionalnih cjelina. Neke su obavezne u svakoj arhitekturi, a neke se pojavljuju samo kada sistem koristi skladištenje energije ili backup napajanje.
Pretvaraju Sunčevu energiju u istosmjernu (DC) električnu energiju.
Pretvara DC energiju u AC i upravlja radom cijelog sistema.
Traži radnu tačku PV polja na kojoj se raspoloživa energija koristi efikasno.
Drži module na mjestu i prenosi opterećenja na objekat.
Vode proizvedenu DC energiju od modula do invertera.
Omogućava sigurno odvajanje i zaštitu istosmjerne strane sistema.
Štiti izmjeničnu stranu i instalaciju objekta nakon invertera.
Evidentira energiju koja ulazi u objekat i, kod mrežnih sistema, energiju koja odlazi u mrežu.
Pretvara rad sistema u podatke: proizvodnju, potrošnju, alarme i status opreme.
Skladište energiju i upravljaju njenim sigurnim punjenjem i pražnjenjem — ako sistem koristi skladištenje.

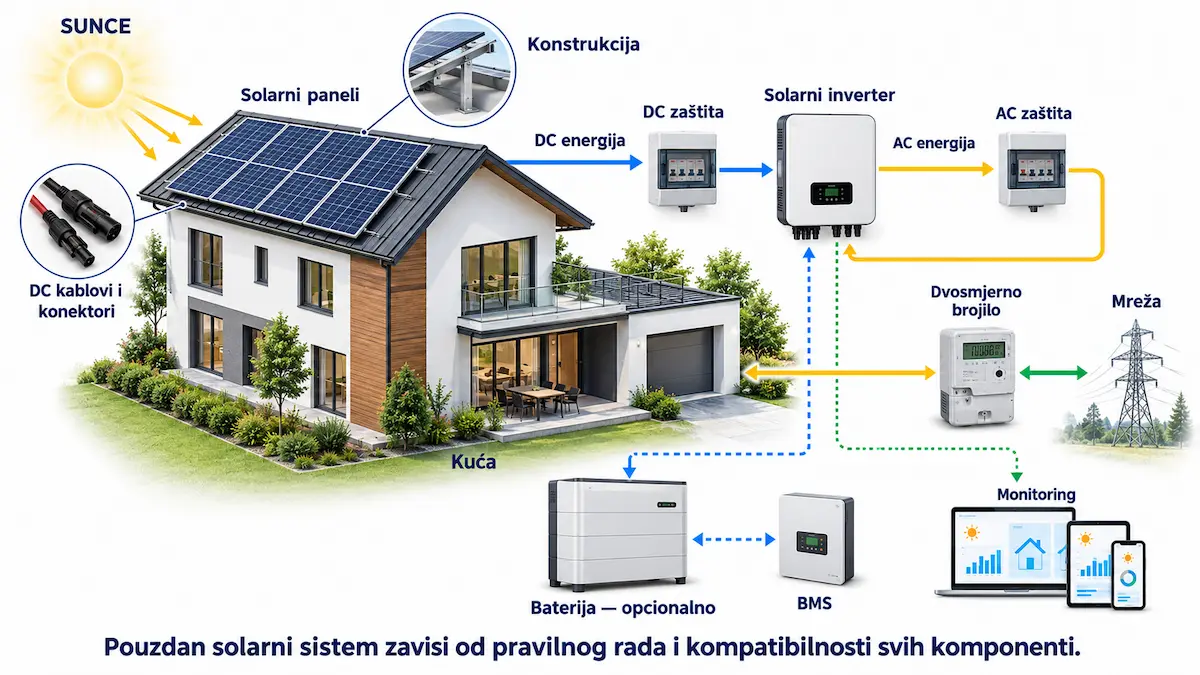

Kako komponente rade zajedno?
Komponente solarnog sistema ne rade izolovano. Energija putuje jednim lancem — od modula na krovu, kroz DC zaštitu i inverter, do instalacije objekta i, kod mrežnih sistema, do javne mreže. Zbog toga se kvalitet elektrane ne mjeri kvalitetom jedne komponente, nego time koliko dobro cijeli lanac radi zajedno.
Kod on-grid i hibridnih sistema brojilo stoji između instalacije objekta i javne mreže i može evidentirati tok energije u oba smjera.
Kod hibridnih sistema inverter i baterija razmjenjuju energiju u oba smjera, pa sistem može pohraniti višak i iskoristiti ga kasnije.
Monitoring je povezan sa inverterom, odnosno sistemom kao cjelinom, i prikazuje šta se u svakom trenutku dešava.
Solarni paneli — izvor električne energije
Fotonaponski modul pretvara Sunčevu energiju u istosmjernu (DC) električnu energiju. Sve ostale komponente sistema postoje zato da bi tu energiju sigurno prenijele, pretvorile, izmjerile i učinile upotrebljivom u objektu.
- nazivna snaga modula (Wp)
- efikasnost modula
- temperaturni koeficijent snage
- dimenzije i težina
- očekivana degradacija kroz vrijeme
- mehanička izdržljivost na vjetar i snijeg
Modul nije samo ploča sa ćelijama: to je višeslojna električna i mehanička cjelina u kojoj staklo, enkapsulacija, ćelije, stražnji sloj, okvir i razvodna kutija zajedno određuju kako će se modul ponašati kroz godine na krovu.
Različite tehnologije solarnih ćelija
Tehnologija ćelije određuje kako modul pretvara svjetlost u struju i kako se ponaša pri povišenoj temperaturi ili slabijem osvjetljenju. Nijedna arhitektura nije univerzalno najbolja za svaki projekat — izbor zavisi od krova, budžeta, raspoložive površine i dostupnosti opreme.
Postiže se na pojedinačnim ćelijama ili malim uzorcima, u kontrolisanim uslovima i često u istraživačkim laboratorijama. Služi kao pokazatelj dokle je tehnologija stigla.
To je proizvod koji završi na krovu. Njegova efikasnost je niža od rekordne i razlikuje se od proizvođača do proizvođača — vrijednosti se čitaju iz datasheeta konkretnog modela.
Važno: laboratorijski rekord nije očekivana efikasnost komercijalnog modula. Vrijednosti iz tehničkog pregleda i marketinških materijala ne treba čitati kao specifikaciju uređaja koji kupujete — mjerodavan je datasheet konkretnog modela.
Zašto certifikacija modula ima značaj?
Certifikacija je način da se tvrdnje iz kataloga provjere kroz standardizovane testove. Tehnički pregled na kojem je ovaj vodič zasnovan spominje dva standarda koja se u kontekstu modula najčešće pominju.
Odnosi se na performanse i izdržljivost modula. Moduli se izlažu nizu stres testova — temperaturnim ciklusima, testu vlage i mraza te mehaničkom opterećenju koje simulira vjetar i snijeg.
Odnosi se na sigurnosne aspekte konstrukcije modula — zaštitu od električnog udara, ponašanje u slučaju požara i otpornost na mehaničku degradaciju.
Ovo nije kompletna lista zahtjeva za svaku instalaciju u Bosni i Hercegovini. Koje se potvrde traže za konkretan projekat zavisi od opreme, projektnog rješenja i pravila nadležnih institucija, pa ih treba provjeriti prije realizacije.
Konstrukcija drži više od samih panela
Konstrukcija je komponenta koja se najčešće potcijeni. Ona ne drži samo module — određuje pod kojim uglom i u kojoj orijentaciji moduli rade, kako se opterećenje prenosi na krov objekta i koliko će sistem izdržati vjetar, snijeg i godine vlage.
- mehanička stabilnost modula kroz cijeli vijek sistema
- položaj modula — ugao i orijentacija
- prenos opterećenja na konstrukciju objekta
- otpornost na vjetar
- otpornost na snježno opterećenje
- otpornost na koroziju
- dugoročna stabilnost spojeva i pričvršćenja
Dimenzionisanje profila, raspored oslonaca i statički proračun su posao projektanta, a montaža posao licenciranog izvođača. Ovaj vodič objašnjava ulogu konstrukcije, ne postupak montaže.
Inverter — centralna elektronska komponenta sistema
Ako su paneli izvor energije, inverter je komponenta koja tu energiju čini upotrebljivom. Kućna instalacija radi na izmjeničnom naponu, a moduli proizvode istosmjernu energiju — inverter stoji tačno između te dvije strane sistema.
- pretvara DC energiju iz modula u AC energiju
- prati solarno polje i traži efikasnu radnu tačku
- upravlja proizvodnjom i radom sistema
- komunicira sa monitoringom i prikazuje status
- kod mrežnih sistema prati uslove u mreži
- kod hibridnih sistema može upravljati baterijom
Tehnički pregled navodi da mrežni inverter mora držati svoj izlazni napon neznatno iznad napona mreže da bi energija uopšte mogla otići prema mreži. Ako je napon na priključku već visok — zbog dužine i stanja voda ili istovremenog izvoza više sistema u istoj ulici — inverter može prijaviti grešku previsokog napona i privremeno prekinuti isporuku. To je zaštitna funkcija, a ne kvar modula. Granične vrijednosti, kao i način rješavanja, zavise od opreme i pravila nadležnog operatora distributivnog sistema.
Mrežni, hibridni i off-grid inverter
Riječ inverter pokriva nekoliko različitih uređaja. Razlika nije samo u snazi nego u tome šta uređaj uopšte smije i može raditi u sistemu.
Mrežni (on-grid) inverter
Pretvara DC energiju u AC i isporučuje je instalaciji objekta, a višak prema mreži ako je to ugovoreno. Radi uporedo sa mrežom i, po pravilu, ne daje napajanje kada mreže nema.
Hibridni inverter
Pored pretvorbe energije upravlja i baterijom: odlučuje kada se višak pohranjuje, kada se troši i kako se sistem ponaša prema mreži. Backup rad nije automatska osobina svakog hibridnog invertera.
Off-grid inverter
Radi u sistemu koji nije povezan na javnu mrežu. Sam formira izmjenični napon u objektu i oslanja se na bateriju kao centralnu komponentu sistema.
Šta je MPPT?
MPPT je skraćenica od Maximum Power Point Tracking — praćenje tačke maksimalne snage. Snaga koju PV polje može dati mijenja se tokom dana sa osvjetljenjem i temperaturom, i u svakom trenutku postoji jedna radna tačka u kojoj polje daje najviše. MPPT kontinuirano traži tu tačku i drži sistem na njoj.
Kod mrežnih i hibridnih sistema MPPT je ugrađen u inverter, a kod nekih off-grid rješenja postoji kao zaseban regulator punjenja. Broj MPPT ulaza je važan kada se moduli nalaze na stranama krova sa različitom orijentacijom ili različitim zasjenjenjem.
Ovdje ne dajemo string napone, broj panela u nizu ni procedure podešavanja. To je dio projektovanja sistema i podesi ga stručno lice prema konkretnoj opremi.
PWM i MPPT nisu ista tehnologija
Oba naziva označavaju način upravljanja punjenjem, ali rade na bitno različit način. Razlika je najvidljivija u off-grid i baterijskim sistemima, gdje regulator stoji između PV polja i baterije.
Tehnički pregled navodi da razlika u iskorištenoj energiji između PWM i MPPT rješenja može biti znatna, posebno pri niskim temperaturama. Ta razlika nije fiksan broj — zavisi od konfiguracije sistema, klime, napona polja i konkretnog uređaja, pa je ne treba čitati kao specifikaciju svakog MPPT regulatora.
Zašto snaga panela i invertera ne mora biti ista?
Snaga PV polja izražava se u kWp, a snaga invertera u kW. Te dvije brojke ne moraju biti identične i vrlo često nisu. Razlog je jednostavan: polje rijetko radi na svojoj nazivnoj snazi, jer je ta snaga definisana u standardnim ispitnim uslovima koji na krovu traju kratko ili nikako.
- lokacija i osunčanost
- temperatura modula tokom rada
- profil proizvodnje kroz dan i kroz godinu
- karakteristike konkretnog invertera
- MPPT raspon i broj MPPT ulaza
- clipping — ograničenje izlazne snage u vršnim satima
- projektni cilj: maksimalna godišnja proizvodnja ili stabilniji profil
Tehnički pregled objašnjava da se pored vršne efikasnosti invertera koriste i ponderisane vrijednosti — EU i CEC — koje mjere isti uređaj, ali različito vrednuju rad pri niskom i pri visokom opterećenju. Zbog toga isti inverter može imati dvije različite deklarisane brojke. Koja je relevantnija zavisi od toga koliko je PV polje veliko u odnosu na inverter.
Odnos DC i AC snage je projektna odluka za konkretan krov i konkretnu potrošnju, a ne pravilo koje se prepisuje iz tuđeg sistema.
DC kablovi rade u zahtjevnom okruženju
Solarni DC kabl radi u uslovima u kojima obična unutrašnja instalacija ne bi izdržala: na krovu, godinama, izložen UV zračenju, temperaturnim razlikama od zimskog minusa do pregrijanog crijepa i stalnom električnom naprezanju sistema.
- otpornost na UV zračenje
- otpornost na velike temperaturne razlike
- pogodnost za vanjsku instalaciju
- dovoljna izolaciona izdržljivost za naponski nivo sistema
- mehanička otpornost na savijanje i habanje
Porast naponskih nivoa u modernim fotonaponskim arhitekturama potisnuo je starije tipove kablova, pa se u takvim sistemima koristi tip H1Z2Z2-K, čija je izolacija deklarisana za viši istosmjerni napon. To ne znači da je jedan tip kabla ispravan izbor za svaki sistem — koji se kabl koristi zavisi od naponskog nivoa, načina polaganja i projektnog rješenja.
Presjek kabla, dužinu trase i način polaganja određuje projektant. Ovaj vodič namjerno ne daje proračun presjeka.
Konektor je mala komponenta sa velikom odgovornošću
Konektor je fizički najmanja komponenta sistema, a po posljedicama kvara jedna od najozbiljnijih. Loš ili neodgovarajući spoj na DC strani stvara prelazni otpor, grije se i s vremenom može postati izvor ozbiljnog kvara.
Šta sadrži MC4 set, kako se provjerava dopuštena kombinacija obje strane spoja i zašto presjek vodiča nije isto što i vanjski promjer kabla, objašnjeno je u vodiču MC4 konektori za solarne panele.
- kompatibilnost između konektora koji se spajaju
- odgovarajući izbor za PV okruženje i naponski nivo sistema
- otpornost na vremenske uslove, vlagu i UV zračenje
- ispravna i provjerena ugradnja
Mehaničko poklapanje nije dokaz kompatibilnosti. Postupak ugradnje, raspored kontakata i spajanje na terenu su posao licenciranog izvođača — ovaj vodič ih ne opisuje.
Zašto je DC strana posebno zahtjevna?
Izmjenična struja prirodno prolazi kroz nulu mnogo puta u sekundi, pa se luk koji nastane pri prekidu lakše gasi. Istosmjerna struja nema taj prolazak kroz nulu, pa jednom uspostavljen luk nastoji da se održi. Zbog toga DC strana sistema traži opremu koja je namjenski predviđena za istosmjerni rad.
- omogućava sigurno odvajanje PV polja od ostatka sistema
- štiti instalaciju od posljedica kvara na istosmjernoj strani
- omogućava servis i intervenciju na dijelu sistema bez napona
- smanjuje rizik koji nosi trajni istosmjerni luk
Ovdje ne navodimo vrijednosti zaštitnih uređaja, sheme razvoda ni način ugradnje. Izbor i ugradnja zaštite su posao projektanta i licenciranog izvođača.
Šta je AFCI?
AFCI je funkcija koja pokušava prepoznati karakteristične električne signale luka i omogućiti sigurnosnu reakciju sistema. Tehnički pregled navodi da klasični zaštitni uređaji ne prepoznaju serijski istosmjerni luk koji nastaje na oštećenoj izolaciji ili korodiranom spoju, jer takav kvar ne mora značajno promijeniti ukupnu struju u kolu. AFCI zato analizira frekvencijski sadržaj struje i traži obrazac koji odgovara luku.
Dostupnost i zahtjevi zavise od opreme, standarda i konkretnog projekta. AFCI nije univerzalno zakonski obavezan u svakoj instalaciji u Bosni i Hercegovini i tu funkciju ne treba podrazumijevati — provjerite da li je konkretni inverter ima i da li je projekat traži.
Šta znači brzo sigurnosno isključivanje?
U određenim arhitekturama i regulatornim okvirima koriste se sistemi za brzo smanjenje opasnog istosmjernog potencijala na krovu tokom hitne situacije. Razlog je praktičan: kada se prekine glavno napajanje objekta, moduli i dalje proizvode energiju dok god ima svjetla, pa nizovi na krovu ostaju pod naponom.
Rješenja na nivou modula — elektronika uz pojedinačni modul ili mikroinverteri — svode napon izvan niza na nivo koji se u tim okvirima smatra bezopasnim, i to u kratkom vremenu nakon komande za isključenje.
Tehnički pregled ovaj zahtjev vezuje za američki regulatorni okvir. Taj okvir nije automatski obavezujući u Bosni i Hercegovini. Ovdje ne dajemo proceduru instalacije ni postavke uređaja — da li se takvo rješenje primjenjuje odlučuje se u projektu.

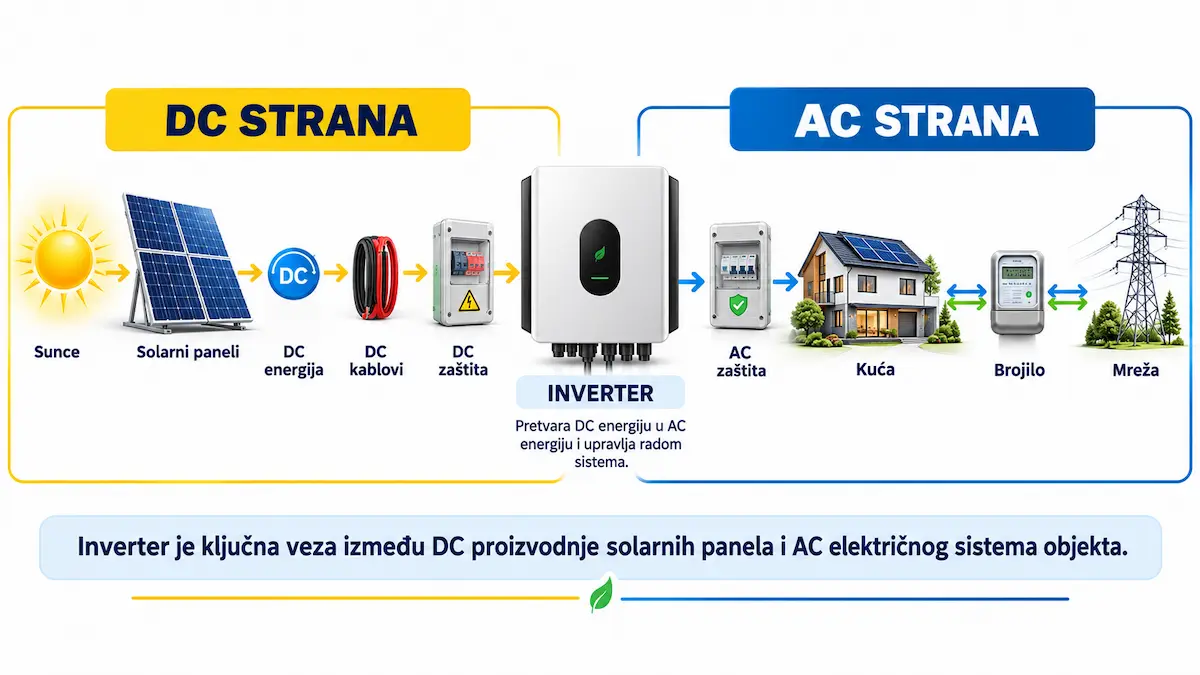

Gdje prestaje DC, a gdje počinje AC strana sistema?
Sve komponente do invertera pripadaju istosmjernoj strani sistema: moduli, DC kablovi, konektori i DC zaštita. Sve iza invertera pripada izmjeničnoj strani: AC zaštita, instalacija objekta, brojilo i — kod mrežnih sistema — javna mreža. Inverter je tačka u kojoj se te dvije strane sastaju, i zato se zahtjevi na opremu lijevo i desno od njega bitno razlikuju.
Šta se dešava nakon invertera?
Nakon invertera energija ulazi u izmjeničnu instalaciju objekta. Ta strana sistema ima svoju zaštitu, koja se po logici i opremi razlikuje od istosmjerne strane.
- zaštitu od preopterećenja i kratkog spoja na izmjeničnoj strani
- prenaponsku zaštitu
- mogućnost odvajanja sistema od instalacije objekta
- zaštitne funkcije koje traži priključenje na mrežu
Ne navodimo vrijednosti zaštitnih uređaja ni shemu razvodnog ormara. Rad u razvodnoj tabli, priključenje na mrežu i puštanje u paralelni rad su posao licenciranog izvođača i nadležnog operatora distributivnog sistema.
Zašto se solarni sistem štiti od prenapona?
Solarni sistem ima opremu na krovu, kablove duž objekta i osjetljivu elektroniku u inverteru. To je kombinacija koja je izložena naponskim udarima više nego obična kućna instalacija.
- atmosferski uticaji i pražnjenja u blizini objekta
- poremećaji u distributivnoj mreži
- naponi indukovani u dugim kablovskim trasama
- sam objekat i njegova gromobranska instalacija
- arhitektura i naponski nivo sistema
- dužina i trasa kablova
- projektno rješenje i zahtjevi priključka
Prenaponska zaštita se projektuje za konkretan objekat. Ovaj vodič ne daje izbor, vrijednosti ni način ugradnje zaštitnih uređaja.
Zaštita ljudi i opreme zahtijeva kompletan sistem
Uzemljenje i izjednačavanje potencijala nisu pojedinačna komponenta nego svojstvo cijelog sistema. Metalni dijelovi konstrukcije, okviri modula, kućišta opreme, zaštitne komponente i razvod moraju biti dio jednog pravilno projektovanog zaštitnog sistema — inače zaštita postoji samo na papiru.
Cilj je da u slučaju kvara ne postoji opasna razlika potencijala između dijelova koje čovjek može dodirnuti i da zaštitni uređaji mogu odraditi svoju funkciju.
Ovaj vodič ne opisuje način spajanja zaštitnih vodiča, presjeke, postupke izjednačavanja potencijala ni mjerenja. To je isključivo posao projektanta i licenciranog izvođača, uz propisana mjerenja i dokumentaciju.
Mjerenje energije je važan dio mrežnog sistema
Kod on-grid i hibridnih sistema brojilo stoji između instalacije objekta i javne mreže. Ono može evidentirati energiju koja ulazi u objekat i energiju koja odlazi prema mreži, ako regulatorni i ugovorni model to zahtijeva.
Energija koju objekat preuzima iz mreže kada proizvodnja ne pokriva potrošnju — noću, u oblačnim danima ili pri većim opterećenjima.
Višak energije koji odlazi prema mreži kada proizvodnja premaši trenutnu potrošnju objekta, ako je takav rad ugovoren.
Da li se izvoz uopšte mjeri, kako se obračunava i koja je oprema potrebna nije stvar izbora korisnika. Tačni uslovi zavise od aktuelnih pravila nadležnog operatora i treba ih provjeriti prije realizacije projekta.
Monitoring pretvara podatke u dijagnostiku
Bez monitoringa sistem radi u tišini i problem se primijeti tek na računu. Monitoring pokazuje šta se dešava i omogućava da se pad proizvodnje, kvar na nizu ili greška invertera prepoznaju na vrijeme.
- trenutnu snagu sistema
- dnevnu proizvodnju
- historiju proizvodnje kroz mjesece i godine
- potrošnju objekta
- tok energije prema mreži i iz mreže
- stanje napunjenosti baterije (SOC)
- alarme i greške
- status i radne parametre invertera
Mogućnosti zavise od opreme. Nemaju svi inverteri isti nivo monitoringa, a prikaz potrošnje ili toka prema mreži često traži dodatni mjerni uređaj. Provjerite šta konkretna oprema zaista prikazuje prije nego što na to računate.
Baterija nije obavezna komponenta svakog solarnog sistema
Skladištenje je najčešći razlog zbog kojeg cijena sistema značajno poraste, pa je važno znati kada je baterija zaista potrebna, a kada je samo dodatak.
Može raditi bez baterije
Sistem troši proizvedenu energiju u trenutku kada nastane, a višak odlazi prema mreži ako je to ugovoreno. Baterija nije uslov za rad.
Baterija može biti dio sistema
Hibridni inverter može upravljati baterijom, ali baterija nije obavezna od prvog dana. Backup rad takođe nije automatska osobina svakog hibridnog invertera.
Skladištenje je centralna komponenta
Bez javne mreže baterija je jedini izvor energije kada moduli ne proizvode. Ona određuje da li sistem uopšte može raditi noću i u lošem vremenu.
Zašto se LiFePO4 često koristi u modernim sistemima?
LiFePO4 je litijumska hemija koja se u kućnim solarnim sistemima pojavljuje češće od drugih, i to zbog kombinacije osobina koje odgovaraju svakodnevnom cikličnom radu.
- namijenjen cikličnoj svakodnevnoj upotrebi
- integrisan BMS kao dio modula
- visok korisni dio kapaciteta kod mnogih sistema
- modularnost i proširivost kod određenih proizvođača
Tehnički pregled poredi LiFePO4 sa olovnim tehnologijama i navodi da olovne baterije u sigurnom radu koriste znatno manji dio svog nominalnog kapaciteta, pa se za istu korisnu energiju mora planirati veći nominalni kapacitet. Za LiFePO4 module tehnički pregled navodi znatno veći broj ciklusa i veći korisni dio kapaciteta.
Te vrijednosti razlikuju se od proizvođača do proizvođača i deklarišu se u datasheetu i garantnim uslovima. Ne važe automatski za svaku bateriju, pa ih ne treba čitati kao pravilo.
BMS — upravljanje baterijom
BMS je elektronika koja nadzire bateriju iznutra. Bez njega litijumska baterija ne bi bila sigurna za svakodnevni rad, jer pojedinačne ćelije ne stare i ne pune se potpuno jednako.
- napon pojedinačnih ćelija i njihovo izjednačavanje
- struju punjenja i pražnjenja
- temperaturu ćelija
- stanje napunjenosti (SOC)
- zaštitne limite i reakciju na njihovo prekoračenje
Kod sistema sa hibridnim inverterom BMS može komunicirati sa inverterom, tako da inverter zna u kakvom je stanju baterija i kako njome smije upravljati.
Postojanje komunikacije nije isto što i kompatibilnost. Da li konkretan BMS i konkretan inverter rade zajedno potvrđuje se listom podržanih uređaja proizvođača, a ne time što oba imaju isti tip priključka.

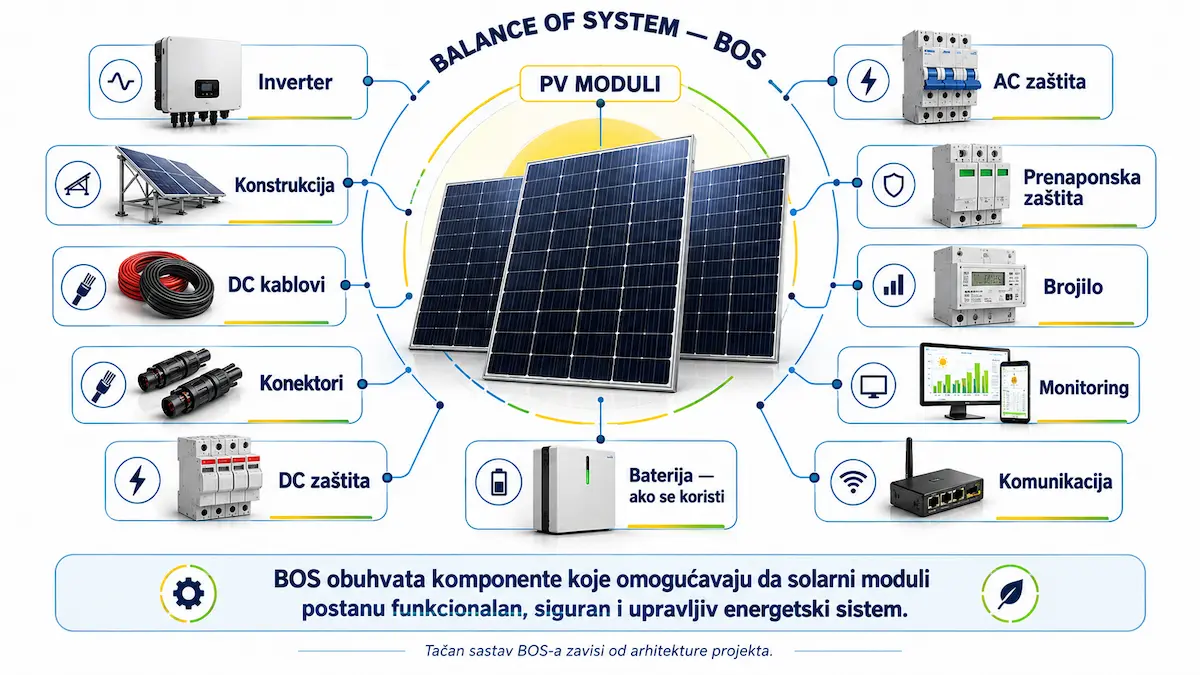

Šta znači Balance of System — BOS?
BOS je zbirni naziv za sve komponente sistema koje nisu sami fotonaponski moduli. U budžetu projekta paneli su najvidljivija stavka, ali BOS je ono što te panele pretvara u funkcionalan, siguran i upravljiv energetski sistem.
- inverter
- konstrukciju i montažnu opremu
- DC i AC kablove
- konektore
- DC zaštitu
- AC zaštitu
- prenaponsku zaštitu
- brojilo i mjernu opremu gdje je potrebna
- monitoring
- komunikacijsku opremu
- određene baterijske komponente ako sistem koristi skladištenje
Tačan sastav BOS-a zavisi od arhitekture projekta. Dvije elektrane iste snage mogu imati bitno različit BOS.

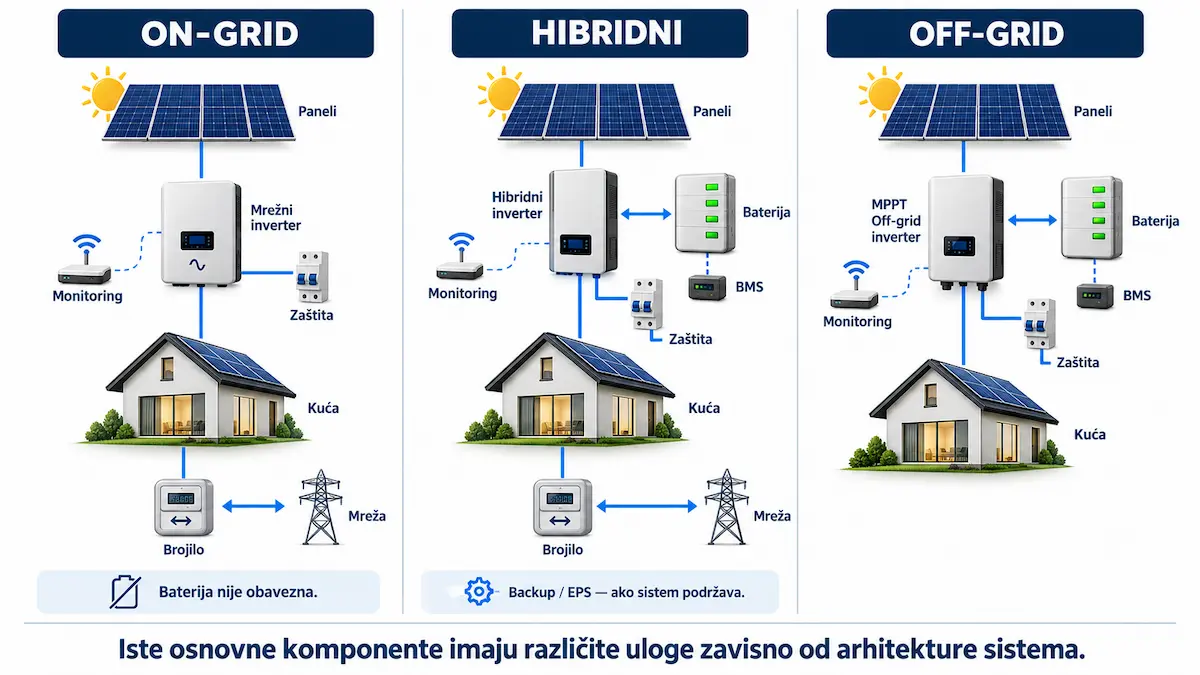

Iste komponente nisu potrebne u svakoj arhitekturi
On-grid, hibridni i off-grid sistem dijele isti osnovni skup komponenti, ali im uloge i zahtjevi nisu isti. Najveća razlika nije u panelima nego u inverteru, skladištenju i odnosu prema javnoj mreži.
Tabela pokazuje ulogu komponenti, ne obavezu. Koje su komponente potrebne u konkretnom projektu određuje se projektnim rješenjem i uslovima priključka.
Dobre komponente nisu dovoljne ako nisu kompatibilne
Najčešći uzrok lošeg iskustva sa solarnim sistemom nije loša komponenta nego loš spoj između dobrih komponenti. Svaka od ovih veza mora biti provjerena prije nabavke, a ne poslije.
Naponski i strujni opseg polja mora odgovarati ulazu invertera i njegovom MPPT rasponu.
Inverter mora zadovoljavati zahtjeve priključenja koje postavlja nadležni operator distributivnog sistema.
Hibridni inverter ne radi sa svakom baterijom. Mjerodavna je lista podržanih baterija proizvođača invertera.
Komunikacija između BMS-a i invertera mora biti podržana sa obje strane, a ne samo fizički moguća.
Zaštitna oprema mora biti predviđena za naponski nivo i vrstu struje na kojoj sistem radi.
Prikaz potrošnje, toka prema mreži ili stanja baterije često traži dodatnu mjernu i komunikacijsku opremu.
Koje podatke treba tražiti u dokumentaciji?
Datasheet je jedini dokument koji govori šta oprema zaista radi. Ovo su parametri koje vrijedi potražiti i uporediti prije nego što se donese odluka.
- nazivna snaga
- napon otvorenog kola (Voc)
- napon u tački maksimalne snage (Vmp)
- struja kratkog spoja (Isc)
- struja u tački maksimalne snage (Imp)
- efikasnost modula
- temperaturni koeficijent
- nazivna AC snaga
- maksimalni DC ulaz
- MPPT naponski raspon
- broj MPPT ulaza
- deklarisane efikasnosti
- mrežna kompatibilnost i podržane funkcije
- kapacitet u kWh
- naponski nivo sistema
- deklarisani korisni DoD
- snaga punjenja i pražnjenja
- BMS i njegove funkcije
- podržana komunikacija
- garantni uslovi
Ove parametre navodimo zato da znate šta tražiti u dokumentaciji. Dimenzionisanje sistema i odluke o spajanju na osnovu tih parametara su posao projektanta, a ne korisnika.
Zašto standardi nisu samo formalnost?
Standardi postoje zato da se tvrdnje o opremi mogu provjeriti na isti način kod svakog proizvođača. Oni pokrivaju sigurnost, mehaničku izdržljivost, električne karakteristike, sigurnost baterijskih sistema i kompatibilnost sa određenim arhitekturama.
Performanse i izdržljivost fotonaponskih modula kroz niz stres testova.
Sigurnosni aspekti konstrukcije modula, uključujući zaštitu od električnog udara i ponašanje u požaru.
Tehnički pregled ga opisuje kao standard sigurnosti litijumskih ćelija i baterijskih sistema. Jedan od testova namjerno izaziva kvar na jednoj ćeliji, a uslov za prolaz je da barijere i ventili zadrže posljedice unutar te ćelije i spriječe širenje na ostatak modula.
Tehnički pregled navodi da UL 9540A nije certifikat sa ocjenom prolaz ili pad, nego izvještaj o ispitivanju širenja požara na više nivoa — od ćelije i modula do kompletne jedinice i instalacije. Takvi izvještaji se koriste u postupcima odobravanja i pri određivanju sigurnosnih razmaka.
Tehnički pregled posebno obrađuje rizik nekontrolisane termalne reakcije kod litijumskih baterija i navodi da takav događaj traži posebne postupke gašenja i nadzor prostora i nakon što je požar ugašen. To je razlog zbog kojeg se baterijski sistemi ne postavljaju proizvoljno, nego prema uputstvu proizvođača i projektnom rješenju.
Standard koji je u jednom regulatornom području obavezan nije automatski zakonski zahtjev u Bosni i Hercegovini. Koji se dokazi traže za konkretan projekat provjerava se kod nadležnih institucija i u projektnoj dokumentaciji.
Najčešće greške pri izboru komponenti
Većina problema sa kućnim solarnim sistemima ne nastane na krovu nego u fazi odlučivanja. Ovo su greške koje se najskuplje plaćaju.
Najjeftinija ponuda često štedi na onome što se ne vidi: zaštiti, konstrukciji, kablovima i dokumentaciji.
Snaga modula je jedan parametar od više. Temperaturni koeficijent, degradacija i kvalitet izrade određuju šta sistem daje kroz godine.
Polje koje izlazi izvan radnog raspona invertera neće raditi onako kako je planirano, bez obzira na kvalitet modula.
Odnos snage polja i invertera je projektna odluka. Prepisan iz tuđeg sistema, može značiti trajno neiskorišten potencijal ili nepotrebno skup inverter.
kW je snaga u jednom trenutku, kWh je količina energije kroz vrijeme. Zamjena ta dva pojma vodi do pogrešno dimenzionisane baterije.
Baterija koja nije na listi podržanih uređaja proizvođača invertera može raditi ograničeno, bez komunikacije ili uopšte ne.
Zaštita je stavka koja se prva briše iz ponude da bi cijena izgledala bolje, a posljednja se primijeti — obično kada je kasno.
Mehaničko poklapanje nije kompatibilnost. Neodgovarajući spoj na DC strani je jedan od češćih uzroka ozbiljnih kvarova.
Bez monitoringa pad proizvodnje se primijeti tek na godišnjem računu, a ne u sedmici u kojoj je nastao.
Skup pojedinačno dobrih uređaja nije dobar sistem. Rezultat daje projektovana i provjerena cjelina.
Šta treba sadržavati kompletan projekt?
Ova lista služi kao podsjetnik pri čitanju ponude. Ako neka stavka nije navedena, to ne znači automatski da je ponuda loša — ali je razlog da se pita zašto je nema.
- paneli
- konstrukcija
- inverter
- MPPT
- DC kablovi
- konektori
- DC zaštita
- AC zaštita
- prenaponska zaštita
- uzemljenje i zaštitni sistem
- brojilo gdje je potrebno
- monitoring
- baterija ako se koristi
- BMS
- komunikacija
- backup / EPS ako je potreban
- tehnička dokumentacija
- provjera kompatibilnosti
- projektantska provjera
Koliki solarni sistem vam približno treba?
Prvi korak je procjena potrebne snage sistema i broja solarnih panela prema potrošnji.
Razmišljate o hibridnom sistemu sa baterijom?
Kada se u sistem uvede skladištenje, pitanje više nije samo koliko panela treba, nego koliko kWh baterije ima smisla za vašu potrošnju i način korištenja energije.
Istražite komponente detaljnije
Ova stranica je pregled. Za svaku veću komponentu Solari BiH ima zaseban vodič sa detaljima, parametrima i pojašnjenjima.
PERC, TOPCon, HJT i BC — kako se tehnologije ćelija razlikuju.
Pregled vrsta invertera, funkcija i onoga što određuje izbor.
Koraci i parametri pri izboru invertera za konkretan sistem.
Zašto snaga polja i invertera nisu ista brojka i šta to znači u praksi.
Zašto se ova hemija često koristi u kućnim solarnim sistemima.
Kako se provjerava kompatibilnost invertera, baterije i BMS-a.
Kako se komponente mijenjaju prema tipu sistema?
Arhitektura sistema određuje koje komponente su potrebne i kakvu ulogu imaju. Svaki od ovih vodiča objašnjava jednu arhitekturu u detalje.
Sistem povezan na javnu mrežu, sa ili bez skladištenja energije.
Sistem sa hibridnim inverterom i mogućnošću skladištenja i backupa.
Autonoman sistem bez javne mreže, gdje je baterija centralna komponenta.
Kompletan vodič o solarnim sistemima za kuću u Bosni i Hercegovini.
Česta pitanja o komponentama solarnih sistema
Paneli, konstrukcija, DC kablovi i konektori, DC zaštita, inverter sa MPPT funkcijom, AC zaštita, prenaponska zaštita i zaštitni sistem objekta, brojilo kod mrežnih sistema, monitoring, te baterija sa BMS-om ako sistem koristi skladištenje energije.
Da. Moduli proizvode istosmjernu energiju, a instalacija objekta radi na izmjeničnom naponu. Bez invertera ta energija se ne može koristiti u objektu na uobičajen način.
Ne. On-grid sistem može raditi bez baterije. Kod hibridnih sistema baterija je opcija, a kod off-grid sistema je centralna komponenta bez koje sistem ne može raditi kada moduli ne proizvode.
MPPT kontinuirano traži radnu tačku PV polja u kojoj se raspoloživa energija koristi efikasno, i drži sistem na njoj dok se uslovi mijenjaju tokom dana.
Balance of System je zbirni naziv za sve komponente sistema koje nisu sami fotonaponski moduli — inverter, konstrukcija, kablovi, konektori, zaštita, brojilo, monitoring, komunikacija i montažna oprema.
Omogućava sigurno odvajanje PV polja i štiti istosmjernu stranu sistema. Istosmjerna struja nema prirodan prolazak kroz nulu, pa luk koji nastane teže prestaje sam — zato DC strana traži namjenski predviđenu opremu.
Štiti izmjeničnu stranu sistema i instalaciju objekta nakon invertera. Može uključivati zaštitu od preopterećenja, prenaponsku zaštitu, mogućnost odvajanja sistema i zaštitne funkcije koje traži priključenje.
BMS nadzire bateriju iznutra: napone pojedinačnih ćelija, struju, temperaturu i stanje napunjenosti, i djeluje kada se pređu zaštitni limiti. Kod hibridnih sistema može komunicirati sa inverterom.
To je brojilo koje može evidentirati energiju u oba smjera: onu koju objekat preuzima iz mreže i onu koja odlazi prema mreži. Da li se i kako izvoz obračunava zavisi od aktuelnih pravila nadležnog operatora i treba ih provjeriti prije realizacije projekta.
Ne. Naponski i strujni opseg PV polja mora odgovarati ulazu invertera i njegovom MPPT rasponu. Kombinacija se provjerava prema dokumentaciji oba uređaja, u fazi projektovanja.
Ne. Mjerodavna je lista podržanih baterija proizvođača invertera. Isti tip priključka ili postojanje komunikacije nisu dokaz da uređaji rade zajedno.
Nijedna pojedinačna komponenta ne određuje kvalitet cijelog sistema. Pouzdanost zavisi od pravilnog projektovanja i kompatibilnosti svih dijelova.
Kako je pripremljen ovaj vodič?
Tehnička struktura vodiča zasnovana je na tehničkom pregledu komponenti fotonaponskih sistema. Pojedinačne specifikacije, certifikati i zahtjevi razlikuju se prema proizvođaču, arhitekturi sistema i lokalnim pravilima, pa ih treba provjeriti u dokumentaciji konkretnog projekta.
Ovaj vodič je edukativan i objašnjava šta komponente rade, zašto su potrebne i šta treba provjeriti. Ne sadrži upute za električno spajanje, dimenzionisanje zaštite ni rad na instalaciji — projektovanje i izvođenje su posao ovlaštenog projektanta i licenciranog izvođača.
Istražujemo i objašnjavamo solarne sisteme u Bosni i Hercegovini solarni paneli, solarne elektrane, inverteri i baterije, objašnjeni jednostavno i bez prodajnog interesa.
© 2026 Solari BIH. Sva prava zadržana.
Čista energija za ljepšu Bosnu i Hercegovinu.
