Off-grid solarni sistem: kako radi autonomna solarna elektrana?
Off-grid sistem proizvodi, skladišti i upravlja električnom energijom bez oslonca na javnu mrežu. Zato se paneli, baterija i inverter moraju dimenzionisati kao jedna cjelina.

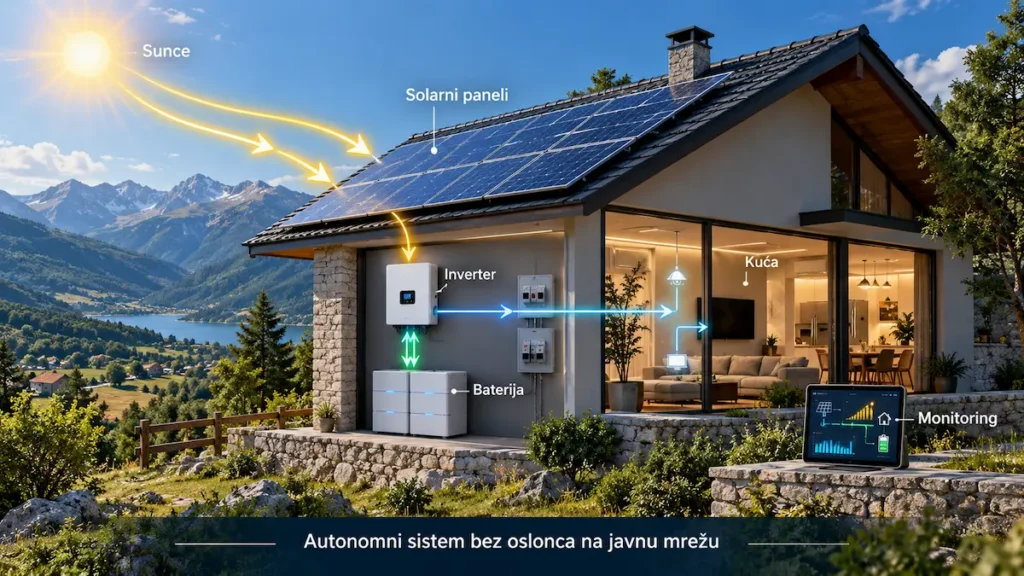

Šta je off-grid solarni sistem?
Off-grid ili autonomni solarni sistem radi bez stalne veze sa javnom elektroenergetskom mrežom. Energiju proizvode solarni paneli, inverter upravlja pretvorbom i potrošnjom, a baterija skladišti energiju za period kada nema dovoljno sunčeve proizvodnje.
Paneli
Proizvodnja energije.
Inverter i MPPT
Upravljanje i pretvorba energije.
Baterija
Energetska rezerva sistema.
Potrošači
Kuća ili objekat koji se napaja.
Zašto je off-grid sistem drugačiji?
Kod mrežnog sistema mreža automatski nadoknađuje svaki manjak energije. Kod off-grid sistema tog oslonca nema. Sve što sistem ne proizvede i ne uskladišti — jednostavno nije dostupno.
Zbog toga se off-grid sistem ne projektuje kao zbir pojedinačnih komponenti nego kao energetski bilans koji mora zatvoriti i u nepovoljnom periodu godine.
Baterija i mreža zajedno
Baterija pokriva dio potrošnje, a mreža ostaje kao sigurnosna mreža.
Nema automatskog oslonca
Pogrešna procjena znači da u nekom trenutku nema struje. Zato bilans mora biti tačan.
Sistem zato mora imati dovoljno solarne proizvodnje, dovoljan baterijski kapacitet, dovoljnu snagu invertera i smisleno upravljanje energijom — sve četiri stvari istovremeno, za ciljanu autonomiju. Osnove sve tri arhitekture poređene su u pillaru solarni sistemi za kuću.
Tehnički pregled tu razliku sažima slikovito: mrežni sistemi koriste javnu elektroenergetsku infrastrukturu kao beskonačni “virtuelni akumulator” — mjesto gdje se višak odlaže i odakle se manjak nadoknađuje. Off-grid sistem tog akumulatora nema, pa mora biti arhitektonski samodovoljan: proizvodnja, skladištenje, pretvorba i upravljanje moraju se zatvoriti unutar samog objekta.
Iz toga slijedi i razlika u cilju projektovanja. Mrežni sistem se optimizuje prema najvećem godišnjem prinosu radi finansijske isplativosti. Autonomni sistem se dimenzionira sigurnosnim inženjerskim pristupom koji mora osigurati stabilno napajanje i u najtežim zimskim uslovima.

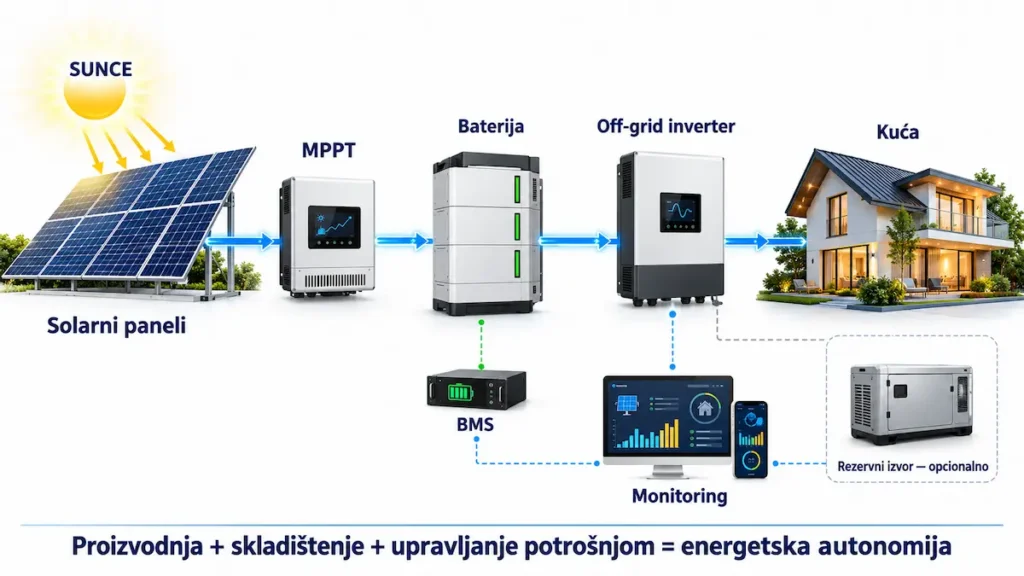

Od čega se sastoji off-grid solarni sistem?
Arhitektura autonomnog sistema ima jedan dodatni element koji mrežni sistem nema: skladište energije stoji između proizvodnje i potrošnje, i sve što kroz sistem prođe, prođe kroz njega.
BMS
Nadzire ćelije baterije, temperaturu i dozvoljene granice punjenja i pražnjenja.
Monitoring i EMS
Prikazuje stanje sistema i, kod naprednijih sistema, upravlja prioritetom potrošača.
Rezervni izvor energije
Kod nekih objekata projekat uključuje i dodatni izvor. To je dio projekta, a ne naknadna improvizacija.
Baterija u off-grid sistemu nije dodatak nego centralni element. Ona je jedino mjesto gdje energija može čekati trenutak kada će biti potrebna.

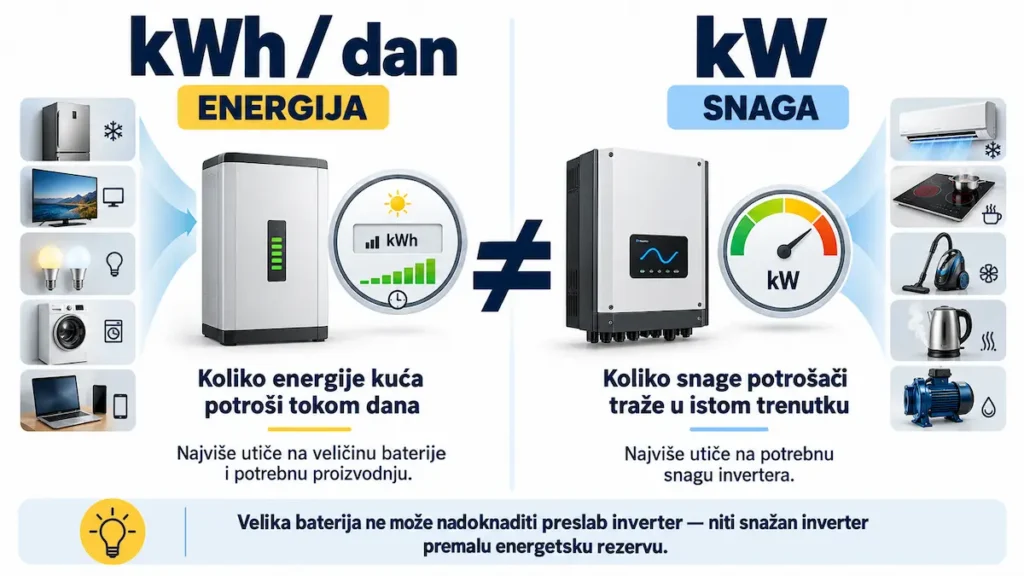

Prvi korak: odvojite kWh od kW
Dva broja vode cijeli projekat i ne mogu se zamijeniti jedan drugim. Jedan govori koliko energije treba kroz dan, drugi koliko snage treba u jednom trenutku.
kWh na dan
- Određuje koliko energije sistem mora proizvesti.
- Određuje koliko energije mora biti uskladišteno.
- Osnova je za veličinu PV polja i baterije.
kW u jednom trenutku
- Određuje potrebnu snagu invertera.
- Određuje može li sistem podnijeti istovremeno uključene potrošače.
- Osnova je za ponašanje sistema pri startnim opterećenjima.
Prije panela prvo izmjerite potrošnju
Mjesečni račun pokazuje ukupnu energiju, ali ne pokazuje kada je potrošena ni koliko je potrošača radilo istovremeno. Za off-grid sistem ta dva podatka određuju više nego sama ukupna cifra.
- Dnevna energija — koliko kWh sistem mora isporučiti u 24 sata.
- Noćna energija — koliki dio toga pada u period bez proizvodnje.
- Istovremena opterećenja — koliko kW može biti uključeno u isto vrijeme.
- Sezonska potrošnja — razlika između ljetnog i zimskog režima.
- Veliki potrošači — grijanje, zagrijavanje vode, pumpe, klima.
- Startna opterećenja — uređaji koji pri pokretanju traže više nego u radu.
Popis potrošača je najvažniji dokument u off-grid projektu. Bez njega svaki proračun panela i baterije počinje od pretpostavke.
Kako se računa dnevna potrošnja?
Osnovni račun je jednostavan i možete ga sami napraviti za svaki uređaj u kući.
LED svjetlo koje radi četiri sata dnevno potroši 40 vat-sati. Ilustrativni primjer iz metodologije tehničkog pregleda.
Isti račun se ponovi za svaki uređaj, a zatim se sve vrijednosti saberu. Zbir je dnevni energetski zahtjev u Wh ili kWh, i on je polazna tačka za sve što slijedi — za veličinu PV polja, za kapacitet baterije i za procjenu autonomije.
- Uređaji koji rade stalno (frižider, ruter) računaju se prema prosječnoj dnevnoj potrošnji, ne prema nominalnoj snazi × 24 h.
- Sezonski uređaji se računaju posebno za ljeto i posebno za zimu.
- Vlastita potrošnja invertera i gubici pretvorbe dodaju se na zbir.
Dva primjera iz tehničkog pregleda
Mali potrošač koji u dnevnom bilansu gotovo da se ne primijeti.
Radi non-stop, pa i energetski efikasan uređaj nosi značajan dio dnevnog bilansa.
Obje vrijednosti su primjeri iz tehničkog pregleda i služe da pokazu metodologiju, a ne kao specifikacija bilo kojeg uređaja. Potrošnju svog frižidera pročitajte s njegove energetske naljepnice.

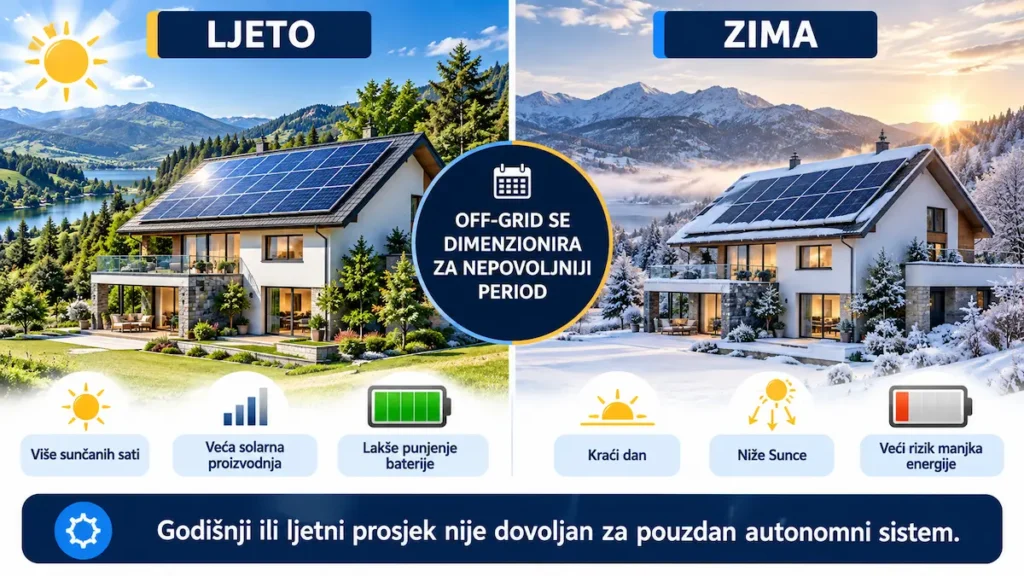

Zašto je zima kritična za off-grid sistem?
Ovo je najvažnija rečenica u cijelom vodiču: off-grid sistem se ne dimenzionira prema ljetu. Sistem koji ljeti ima višak energije može zimi ostati bez nje, a u autonomnom sistemu to znači da nešto prestane raditi.
Višak proizvodnje
- Dan je dug, Sunce je visoko.
- Proizvodnja često prelazi potrošnju.
- Baterija se puni rano i ostaje puna.
- Višak energije se jednostavno ne iskoristi.
Kritičan scenarij
- Dan je kraći, Sunce je niže nad horizontom.
- Vremenski uslovi su lošiji, oblačnost je češća.
- Snijeg na modulima može zaustaviti proizvodnju.
- Potrošnja je često veća nego ljeti.
Zbog toga se off-grid sistem procjenjuje prema nepovoljnijem dijelu godine, a ne prema idealnom ljetnom danu. Ako sistem zatvara bilans u decembru, zatvorit će ga i u julu. Obrnuto ne važi.
Koliko se razlika vidi na jednom modulu
Tehnički pregled navodi ilustrativan primjer koji najbolje pokazuje zašto ljetni podatak ne smije biti osnova proračuna. Isti modul, ista lokacija, razlika je samo godišnje doba.
Dnevna proizvodnja jednog modula nazivne snage 400 W.
Isti modul u nepovoljnom zimskom periodu.
Sistem dimenzionisan prema ljetu zimi ne može napuniti bateriju.
Vrijednosti su ilustrativan primjer iz tehničkog pregleda, ne specifikacija konkretnog modula. Stvarni prinos zavisi od lokacije, nagiba, orijentacije, zasjene i vremenskih uslova. Tehnički pregled uz ovaj primjer navodi i dva moguća odgovora: prilagođavanje nagiba panela ili integracija dodatnog izvora energije.
Koliko solarnih panela treba off-grid sistemu?
Univerzalnog broja nema i svaka ponuda koja ga nudi bez vaših podataka preskače proračun. Konceptualno, potrebna snaga PV polja izvodi se iz dnevne potrošnje, raspoloživog sunčevog resursa i gubitaka sistema.
Rezultat proračuna, izražen u kWp.
Zbir dnevne potrošnje svih uređaja u kWh.
Raspoloživi resurs za konkretnu lokaciju i mjesec.
Pojednostavljeni zbirni faktor gubitaka u sistemu.
Ova formula služi za razumijevanje odnosa, ne za projekat. Za stvarni sistem koriste se lokacijski i sezonski podaci, a proračun radi projektant. Za početnu orijentaciju možete koristiti kalkulator solarnih panela.
Šta se uvrštava u ulazne podatke
Tehnički pregled precizira dvije stvari koje se u praksi najčešće preskaču. Prva je koji se mjesec uzima za Hsun: sistem se dimenzionira prema najgorem scenariju, dakle prema minimalnom broju vršnih sunčanih sati karakterističnom za decembar ili januar — ne prema godišnjem prosjeku.
Druga je šta zapravo pokriva faktor ηsys. To nije jedan gubitak nego zbir više njih:
- Porast temperature fotonaponskih ćelija i pad napona koji iz toga slijedi.
- Omski otpori u kablovima sistema.
- Prljanje i zaprljanost površine modula.
- Efikasnost konverzije invertera i regulatora punjenja.
Zato se isti PV niz na dvije lokacije ne ponaša jednako ni kada su moduli identični. ηsys je projektna pretpostavka koju određuje projektant, a ne konstanta.
PVGIS kao alat za ozbiljniju procjenu
Za off-grid sistem godišnji prosjek nije dovoljan — potreban je mjesečni, a poželjno i dnevni profil. PVGIS, alat Evropske komisije, prema tehničkom pregledu ima i poseban modul za samostalne (stand-alone) fotonaponske sisteme.
- Procjena sunčeve radijacije za konkretne koordinate.
- Sezonski raspored proizvodnje kroz mjesece u godini.
- Simulacija ponašanja samostalnog sistema.
- Procjena pokrivenosti potrošnje kroz godinu.
- Procjena rizika da baterija ostane prazna u nepovoljnom periodu.
Solari BiH kalkulator ne zamjenjuje takvu simulaciju. On daje početnu procjenu veličine sistema; napredan off-grid projekat traži detaljniju sezonsku analizu za tačnu lokaciju.
Šta PVGIS konkretno nudi
Prema tehničkom pregledu, PVGIS održava Zajednički istraživački centar (JRC) pri Evropskoj komisiji i besplatan je. Oslanja se na satelitske baze podataka — navode se SARAH2, NSRDB i ERA5 — i omogućava procjenu solarne radijacije s rezolucijom do nivoa sata za bilo koju koordinatu.
- Nazivna snaga panela u Wp.
- Kapacitet baterije u Wh.
- Dnevna potrošnja objekta.
- Granična dubina pražnjenja (cut-off limit) — tehnički pregled navodi da za olovne baterije obično iznosi 40 %.
- Broj dana kada će baterija biti potpuno ispražnjena.
- Omjer pokrivenosti potrošnje kroz godinu.
- Osnova za iterativno prilagođavanje nagiba i snage dok sistem ne zadovolji zimske zahtjeve.
- Proračun polazi od standardnih testnih uslova (STC: 1.000 W/m² i temperatura ćelije 25 °C), korigovanih za stvarne meteorološke uslove.
- Koriste se podaci tipične meteorološke godine (TMY), a ne jedna stvarna godina.
- Azimut ima vlastitu konvenciju: 0° je pravi geografski jug, −90° je istok, a 90° zapad — lako je pogriješiti ako se unese kompasna vrijednost.
Modul koji se koristi za autonomne sisteme zove se “Stand-alone PV” (off-grid) i razlikuje se od standardnog mrežnog proračuna. Upravo on daje podatak o danima s praznom baterijom, koji je za off-grid sistem važniji od godišnjeg prinosa.
Da li je ista orijentacija idealna za on-grid i off-grid?
Nije nužno. Mrežni sistem obično cilja na najveći ukupni godišnji prinos, jer se višak može predati mreži. Off-grid sistem često daje prioritet zimskoj proizvodnji, jer ljetni višak nema gdje otići.
Prema tehničkom pregledu, u pojedinim off-grid primjenama koriste se strmiji nagibi modula — i zbog boljeg zimskog profila i zato što se snijeg lakše uklanja sa strmije ravni. To nije univerzalno pravilo nego projektna odluka za konkretnu lokaciju i potrošnju.
- Cilj off-grid orijentacije nije maksimum godišnjeg prinosa nego pouzdanost u najslabijem mjesecu.
- Strmiji nagib tipično pomjera prinos prema zimi, a smanjuje ljetni vrhunac.
- Konkretan ugao zavisi od geografske širine, zasjene i profila potrošnje.
Opšti principi orijentacije i nagiba objašnjeni su u vodiču orijentacija i nagib solarnih panela.
Koji raspon nagiba tehnički pregled navodi
Prema tehničkom pregledu, za off-grid aplikacije paneli se često postavljaju pod strmijim uglom, u rasponu od 45° do 60°. Razlog je dvostruk: bolja apsorpcija niskog zimskog sunca i brže otapanje i kliznje snijega s modula.
Ovaj raspon je ono što se u analiziranom izvoru navodi kao česta praksa, a ne pravilo koje važi za svaku lokaciju. Konkretan ugao proizlazi iz geografske širine, profila potrošnje i simulacije za tačne koordinate.

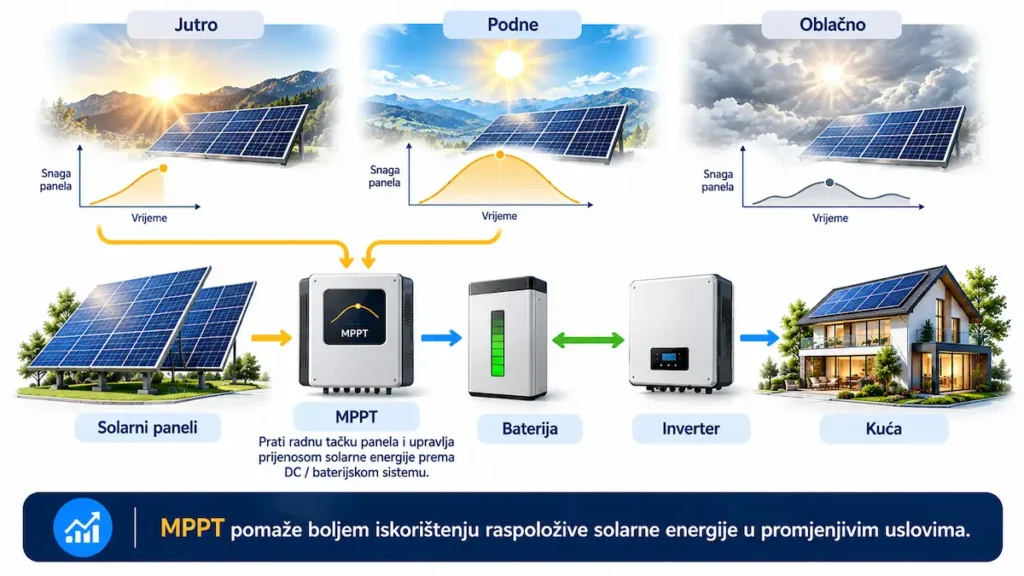

Zašto je MPPT važan u off-grid sistemu?
MPPT regulator pokušava držati fotonaponske module blizu tačke maksimalne raspoložive snage i prilagođava energiju prema baterijskom i istosmjernom dijelu sistema. U autonomnom sistemu to nije pitanje efikasnosti nego pitanje da li će baterija biti puna prije noći.
- Veća fleksibilnost u pogledu napona fotonaponskog polja.
- Bolje iskorištenje promjenjivih uslova — oblačnosti, niskog Sunca, djelimične zasjene.
- U savremenim sistemima MPPT je dio upravljanja punjenjem baterije.
- Zimi, kada je svaki sat proizvodnje važan, razlika u iskorištenju je najvidljivija.
Ovaj vodič namjerno ne navodi konfiguraciju stringova, naponske proračune za konkretno spajanje, broj modula u seriji ni presjeke vodiča. To su projektne veličine koje određuje kvalifikovan projektant prema odabranoj opremi. Više o samom principu u vodiču MPPT i DC/AC odnos.
Šta MPPT konkretno dobija
MPPT regulator je, prema tehničkom pregledu, istosmjerni pretvarač s mikroprocesorskim nadzorom. Umjesto da panel jednostavno poveže s baterijom, on u realnom vremenu uzorkuje izlazne karakteristike panela i traži radnu tačku na kojoj je umnožak napona i struje najveći. Višak napona pretvara u dodatnu struju prema bateriji.
Posljednja stavka je razlog zbog kojeg MPPT arhitektura ima praktičnu prednost na većim i razvučenijim sistemima: gubici na vodovima rastu s kvadratom struje, pa rad na višem naponu smanjuje zagrijavanje i omogućava ekonomičniji razvod na većim udaljenostima.
Navedeni rasponi efikasnosti i dobitka su vrijednosti iz tehničkog pregleda i opisuju tehnologiju kao porodicu, ne konkretan uređaj. Konfiguraciju stringova, naponske proračune i izbor vodiča radi kvalifikovan projektant — ovaj vodič ih namjerno ne navodi.
PWM ili MPPT?
Nijedan od dva tipa regulatora nije univerzalno bolji. Razlikuju se po složenosti, cijeni i tome koliko slobode imate pri slaganju fotonaponskog polja.
Tabela poređenja opisuje opšte razlike između dvije porodice regulatora, a ne konkretne uređaje. Tačne vrijednosti efikasnosti i radnih opsega važe za pojedinačni model i čitaju se iz njegovog tehničkog lista.
Odakle dolazi razlika u efikasnosti
Tehnički pregled razliku objašnjava naponskom neusklađenošću. Panel predviđen za sistem od 12 V zapravo radi optimalno na oko 18 V. Kada ga PWM regulator direktno poveže na bateriju, čiji je napon punjenja oko 13,8 do 14,4 V, napon panela biva prisilno oboren na nivo baterije, a višak potencijala se odbacuje. Odatle operativna efikasnost od oko 75 do 80 %.
MPPT regulator taj višak napona ne odbacuje nego ga pretvara u dodatnu struju prema bateriji. Zato je prednost MPPT-a najveća upravo u uslovima kada panel radi daleko od svoje nazivne tačke — zimi, pri oblačnosti i niskom suncu.
PWM ipak nije zastarjela tehnologija. Tehnički pregled mu pripisuje izuzetnu pouzdanost zbog manjeg broja osjetljivih komponenti i nisku cijenu, uz napomenu da je optimalan za male sisteme i kada je radni napon panela pažljivo uparen s naponom baterije.
Baterija je srce energetskog balansa
U off-grid sistemu baterija radi neprekidno. Preuzima energiju svaki put kada proizvodnja prelazi trenutnu potrošnju i isporučuje je svaki put kada je proizvodnja nedovoljna — dakle svake noći, svakog oblačnog dana i svakog jutra prije nego što Sunce dovoljno poraste.
To je bitna razlika u odnosu na hibridni sistem, gdje baterija radi povremeno i ima mrežu iza sebe. Ovdje je ona jedini most između trenutka proizvodnje i trenutka potrošnje.
- Broj ciklusa se troši brže nego u mrežnom sistemu, jer se baterija koristi svaki dan.
- Dubina pražnjenja je češće blizu dozvoljenog maksimuma.
- Zahtjevi prema snazi baterije rastu zajedno s istovremenim opterećenjima.
Osnove tehnologije i izbora obrađene su u pillaru solarne baterije; ovdje gledamo samo šta se mijenja kada mreže nema.
Kolika baterija treba off-grid sistemu?
Nema univerzalne veličine i nema prečice. Kapacitet je rezultat šest ulaznih podataka, a svaki od njih ga može značajno pomjeriti.
- Dnevna potrošnja u kWh, posebno onaj dio koji pada izvan perioda proizvodnje.
- Željena autonomija — koliko dugo sistem mora raditi bez nove proizvodnje.
- Dozvoljena dubina pražnjenja, jer korisna energija je manja od nominalne.
- Efikasnost punjenja, pražnjenja i pretvorbe.
- Zimski period, kada je punjenje sporije i rjeđe potpuno.
- Postojanje rezervnog izvora, koji smanjuje potrebnu rezervu u bateriji.
Šta znači autonomija baterije?
Autonomija je broj dana tokom kojih sistem može podržavati ciljanu potrošnju bez dovoljno nove solarne proizvodnje. Konceptualno izgleda jednostavno:
Ali taj broj je tek polovina računa. Na njega se zatim primjenjuje niz korekcija koje redovno povećaju potreban nominalni kapacitet znatno iznad početne cifre.
- Dozvoljena dubina pražnjenja — nominalni kapacitet mora biti veći od korisnog.
- Gubici pri pretvorbi energije kroz inverter i punjač.
- Temperatura, koja može smanjiti raspoloživi kapacitet i ograničiti punjenje.
- Dozvoljena snaga baterije, odvojeno od njenog kapaciteta.
- Rezerva koju ne želite trošiti u redovnom radu.
Ne postoji pravilo da su “tri dana dovoljna”. Potreban broj dana zavisi od lokalnog vremena, kritičnosti potrošača i toga postoji li rezervni izvor. Svaki dodatni dan autonomije znači i osjetno veći i skuplji baterijski sistem.
LiFePO4 u savremenim off-grid sistemima
Prema tehničkom pregledu, litij-željezo-fosfatna hemija se u autonomnim sistemima ističe iz nekoliko praktičnih razloga. Važno je razumjeti da su to svojstva porodice tehnologije, a ne garancija za bilo koji pojedinačni proizvod.
- Pogodnost za duboki ciklični rad, koji je u off-grid sistemu svakodnevica.
- Visok korisni stepen iskorištenja kapaciteta.
- Velik deklarirani broj ciklusa kod dijela modela.
- Integrisan BMS kao standardni dio modula.
Ne važi da “svaka LiFePO4 baterija traje petnaest godina” ni da “svaka daje 6.000 ciklusa”. Deklarirani broj ciklusa važi uz tačno definisane uslove iz tehničkog lista konkretnog modela. Detaljnije u vodiču LiFePO4 baterije.
Ovo su rasponi za tehnologiju kao porodicu, preuzeti iz tehničkog pregleda. Oni ne znače da svaki pojedinačni proizvod postiže gornju granicu raspona — deklarisani broj ciklusa i dozvoljena dubina pražnjenja važe uz tačno definisane uslove iz tehničkog lista konkretnog modela.
Olovne ili litijske baterije?
Poređenje ispod ne proglašava pobjednika. Obje tehnologije se koriste u autonomnim sistemima, a razlika se najjasnije vidi kada se gleda cijena po pohranjenom kilovat-satu kroz vijek, a ne cijena pri kupovini.
Konkretne vrijednosti — dozvoljeni DoD, broj ciklusa, dozvoljene struje i temperaturni opseg — razlikuju se od modela do modela i čitaju se iz tehničkog lista, ne iz opšteg poređenja tehnologija.
AGM i GEL nisu ista stvar
Obje spadaju u VRLA porodicu i obje su zatvorene, s dizajnom koji sprečava curenje elektrolita i interno rekombinuje plinove. Razlikuju se u tome kako je elektrolit zadržan.
- Elektrolit se zadržava u mikrovlaknima stakla.
- Otpornija na vibracije.
- Manji unutrašnji otpor u hladnim uslovima.
- Elektrolit je stabilizovan u formu silikagela.
- Bolja otpornost na temperaturne oscilacije.
- Dozvoljava nešto dublje pražnjenje.
- Sporija mobilnost iona — osjetljivija na brzo punjenje i visoke struje.
Zajedničko ograničenje svih olovnih tehnologija u off-grid sistemu je niska tolerancija na duboko pražnjenje. Ako se baterija kontinuirano prazni preko 50 % deklarisanog kapaciteta, degradacija ploča raste eksponencijalno zbog sulfatizacije. To je razlog zbog kojeg olovna banka za istu korisnu energiju mora biti osjetno veća od litijske.
LCOS: koliko zaista košta pohranjeni kilovat-sat
Poređenje baterija po nabavnoj cijeni je najslabiji način poređenja, jer ne govori ništa o tome koliko će energije kroz bateriju zaista proći. Tehnički pregled koristi pokazatelj izravnatog troška skladištenja (LCOS).
Cijena baterijskog sistema pri kupovini.
Troškovi kroz vijek korištenja sistema.
Koliko puta se baterija može napuniti i isprazniti.
Ukupna energija koja kroz bateriju prođe do kraja vijeka.
Zaključak koji tehnički pregled izvodi iz ovog računa je da se početno viša cijena litij-željezo-fosfatne tehnologije vraća kroz znatno veći broj ciklusa i veći korisni kapacitet, pa je za redovno korištene off-grid sisteme najčešće ekonomičniji izbor u životnom vijeku projekta.
Riječ “najčešće” je ovdje bitna. Kod sistema koji se koristi rijetko i sezonski račun može ispasti drugačije, jer se broj ciklusa tada ne iskoristi. LCOS uvijek računajte s brojevima iz konkretne ponude i s vlastitim režimom korištenja.
Zašto temperatura može biti kritična?
Off-grid objekti su često na lokacijama gdje je zimi zaista hladno, a baterija je najčešće u neloženom prostoru. Kod litijskih sistema punjenje je osjetljivije od pražnjenja i ima vlastita ograničenja pri niskim temperaturama.
- Pražnjenje je pri niskim temperaturama obično i dalje dozvoljeno, uz manji raspoloživi kapacitet.
- Punjenje može biti ograničeno ili potpuno blokirano ispod određene temperature.
- BMS tipično ima temperaturnu zaštitu koja upravo to sprečava.
- Dio komercijalnih sistema ima tvornički integrisano grijanje baterije.
- Hladan prostor zimi znači i sporije punjenje — baš u periodu kada ima najmanje sunca.
Bez improvizacije
Ovaj vodič ne daje nikakve upute za improvizovano grijanje baterije niti bilo kakvo samostalno rješenje za rad na niskim temperaturama. Ako lokacija ima oštre zimske uslove, to je ulazni podatak za projekat: provjerite temperaturni opseg u tehničkom listu i birajte sistem predviđen za te uslove, uz projektanta.
Šta se zapravo dešava pri punjenju na hladnoći
Tehnički pregled imenuje mehanizam: pri punjenju na temperaturi na ili ispod 0 °C kod litij-željezo-fosfatnih ćelija može doći do pojave poznate kao lithium plating. Litijum se tada taloži na površini anode umjesto da se ugradi u njenu strukturu. Posljedica je trajno smanjenje kapaciteta i porast unutrašnjeg otpora ćelije.
Zato kvalitetan BMS prati temperaturu ćelija i blokira punjenje ispod podešenog praga, dok pražnjenje prema potrošačima u pravilu i dalje dozvoljava. To nije kvar nego zaštitna funkcija.
Rješenje koje tehnički pregled navodi za hladne lokacije
Baterije s tvornički ugrađenim grijačima. Kada BMS registruje da je dostupna solarna energija, a temperatura ćelija preniska, energiju prvo usmjerava na grijače; nakon što ćelije dostignu bezbjednu temperaturu, punjenje se nastavlja normalno.
To je svojstvo gotovog proizvoda koji se kupuje kao takav, a ne nešto što se naknadno dodaje. Ovaj vodič ne daje nikakve upute za improvizovano grijanje baterije. Ako lokacija ima oštre zimske uslove, temperaturni opseg i postojanje internog grijanja su kriterij pri izboru opreme.
Šta BMS radi u off-grid sistemu?
BMS je elektronika koja štiti baterijski paket i drži ga unutar dozvoljenih granica. U autonomnom sistemu, gdje baterija radi svaki dan, njegova uloga je stalna, a ne povremena.
- Prati napon i stanje pojedinačnih ćelija.
- Prati temperaturu paketa.
- Procjenjuje stanje napunjenosti (SOC).
- Ograničava struju i uslove punjenja.
- Ograničava struju i dubinu pražnjenja.
- Registruje zaštitne događaje i alarme.
- Kod sistema s komunikacijom prenosi te podatke inverteru.
BMS je zaštitni sloj, ne prepreka. Ovaj vodič ne opisuje nikakav način zaobilaženja, isključivanja ili modifikovanja BMS-a — takav zahvat uklanja upravo ono što sprečava kvar i požar.
Zašto je balansiranje ćelija važno
Baterijski paket čini više ćelija koje moraju ostati naponski i kapacitetno usklađene. Zbog proizvodnih tolerancija i razlika u samopražnjenju njihovo stanje napunjenosti vremenom razilazi. Kod LiFePO4 hemije to je posebno važno jer je naponski plato vrlo ravan — u srednjem radnom rasponu napon nije pouzdan pokazatelj stanja napunjenosti.
- Višak energije s punijih ćelija disipira se kao toplota kroz otpornike.
- Jednostavno i pouzdano.
- Sporo — tehnički pregled navodi tipične balansne struje od 30 do 200 mA.
- Energija se prenosi iz punijih prema praznijim ćelijama.
- Koristi istosmjerne pretvarače, kondenzatore ili induktore.
- Balansne struje približno 1 do 5 A.
- Pogodnije za velike LFP banke, posebno kod ćelija preko 200 Ah.
Tip balansiranja je svojstvo kupljenog baterijskog sistema i podatak koji se provjerava prije kupovine, a ne nešto što korisnik podešava ili mijenja.
Kompatibilnost je važnija od fizičkog konektora
To što se baterija i inverter mogu fizički spojiti ne znači da će raditi zajedno. U off-grid sistemu to nije sitnica — ako komunikacija ne radi kako treba, inverter ne zna stvarno stanje baterije.
- Naponski opseg baterije i invertera mora se poklapati.
- BMS mora biti podržan baš za taj model invertera.
- Komunikacijski protokol mora biti isti, ne samo konektor.
- Verzija firmvera na obje strane može odlučiti radi li kombinacija.
- Dozvoljene struje punjenja i pražnjenja moraju odgovarati snazi sistema.
- Model mora biti na listi kompatibilnih uređaja proizvođača.
Tražite pisanu potvrdu dobavljača za tačnu kombinaciju koju kupujete. Detaljno objašnjenje nalazi se u vodiču baterija i inverter: kompatibilnost.
Kako inverter i BMS razmjenjuju informacije?
CAN i RS485 su fizički komunikacijski slojevi preko kojih baterija i inverter mogu razmjenjivati podatke — stanje napunjenosti, dozvoljene struje, temperaturu i zaštitne događaje. To je sve što korisnik treba znati prije kupovine.
Isti konektor ne garantuje kompatibilnost. Dva uređaja mogu koristiti isti fizički priključak i govoriti potpuno različit jezik. Odlučuje potvrđena podrška proizvođača, ne oblik utikača.
Ovaj vodič ne sadrži raspored pinova, raspored žica, terminaciju, ručne komunikacijske postavke ni bilo kakvu izradu ili modifikovanje komunikacijskih kablova. Podešavanje komunikacije je dio puštanja sistema u rad i radi ga ovlašteni izvođač.
Otvorena i zatvorena petlja
Tehnički pregled razlikuje dva načina rada, i razlika je suštinska za pouzdanost autonomnog sistema.
Inverter i BMS ne komuniciraju. Pragovi punjenja i pražnjenja unose se ručno na inverteru. Inverter radi prema unesenim pretpostavkama, ne prema stvarnom stanju baterije.
BMS digitalno šalje inverteru stvarno stanje napunjenosti, temperaturu i granice struje punjenja (CCL) i pražnjenja (DCL). Inverter tada upravlja prema izmjerenom stanju, što znači bolju zaštitu i bolje iskorištenje baterije.
- CAN sabirnica je robusna i otporna na elektromagnetne smetnje.
- RS485 se često sreće u jeftinijim i manjim sistemima.
- Kompatibilnost nije automatska: protokol, raspored kontakata, terminacija i postavke proizvođača moraju biti potvrđeni za svaki konkretan par invertera i baterije.
Ovaj vodič navodi šta treba biti potvrđeno, ali namjerno ne navodi raspored pinova, šemu žica, terminaciju ni postavke. To je dio puštanja u rad koje obavlja ovlašteni izvođač prema dokumentaciji proizvođača.
Kako odabrati inverter za autonomni sistem?
Inverter u off-grid sistemu radi teže nego u mrežnom: on sam formira mrežu u objektu i nema ništa iza sebe. Na izbor utiče više parametara nego što se obično očekuje.
- Kontinuirana snaga koju uređaj može držati trajno.
- Kratkotrajna vršna snaga za pokretanje zahtjevnijih potrošača.
- Tip potrošača — motorni i elektronički uređaji se različito ponašaju.
- Baterijski napon sistema.
- MPPT ulazi i njihove karakteristike.
- Potvrđena kompatibilnost s odabranom baterijom.
- Vlastita potrošnja invertera, koja u autonomnom sistemu troši bateriju non-stop.
- Mogućnost integracije rezervnog izvora, ako je on dio projekta.
Metodologija izbora objašnjena je u vodiču kako odabrati solarni inverter, a pregled tipova u pillaru solarni inverteri.
Zašto motorni potrošači mijenjaju izbor invertera?
Motori i kompresori pri pokretanju mogu kratkotrajno tražiti znatno više snage nego što troše u normalnom radu. Inverter koji je biran samo prema zbiru nominalnih vati može se pri takvom startu isključiti — iako je “dovoljno velik” na papiru.
- Pumpa za vodu — čest slučaj kod udaljenih objekata.
- Frižider i zamrzivač — kompresor se pokreće više puta dnevno.
- Kompresori i drugi motorni uređaji u pomoćnim objektima.
Zbog toga se za off-grid sistem gleda i kontinuirana i vršna snaga invertera, a popis potrošača se predaje projektantu s oznakom koji od njih imaju motor. Ovaj vodič ne daje električne procedure ni postupke pokretanja uređaja.
Visokofrekventni ili niskofrekventni inverter?
Dvije gradnje invertera s različitim kompromisima. Nijedna nije univerzalno bolja i obje se koriste u autonomnim sistemima.
Ovo su opšte tendencije dviju porodica uređaja, ne specifikacije. Stvarna vršna snaga, trajanje preopterećenja i vlastita potrošnja razlikuju se od modela do modela i provjeravaju se u tehničkom listu.
Šta se dešava tokom nekoliko loših dana?
Niz oblačnih dana je scenarij koji određuje da li je off-grid sistem dobro projektovan. Postoji više rješenja i ona se u praksi kombinuju — rijetko se oslanja samo na jedno.
Veći PV kapacitet
Više panela znači da i slab zimski dan donese nešto energije. Raste cijena i potrebna površina.
Veći baterijski kapacitet
Više dana autonomije. Najskuplji način da se riješi rijedak scenarij.
Upravljanje potrošnjom
Privremeno smanjenje nekritičnih potrošača. Najjeftinije i često najefikasnije.
Rezervni izvor energije
Profesionalno integrisan dio projekta za objekte gdje je kontinuitet kritičan.
Da li off-grid sistem treba rezervni izvor?
Ne mora svaki sistem. Vikendica koja se koristi povremeno i objekat u kojem neko živi cijele godine nemaju isti zahtjev. Kod objekata gdje je kontinuitet napajanja kritičan, projekat može uključiti dodatni rezervni izvor.
Logika je ekonomska: kombinacija solar + baterija + rezervni izvor može smanjiti potrebu za ekstremnim predimenzionisanjem panela i baterija samo zbog nekoliko najlošijih dana u godini. Umjesto da se cijeli sistem gradi za najgori scenarij, taj scenarij pokriva rezerva.
Sigurnosna napomena
- Agregat zahtijeva stručno projektovanje i integraciju u sistem.
- Zahtijeva odgovarajuću lokaciju i ventilaciju.
- Zahtijeva zaštitu od ugljen-monoksida.
- Mora biti usklađen s lokalnim propisima.
Ovaj vodič ne daje nikakve instrukcije za instalaciju, povezivanje, automatsko pokretanje ni korištenje agregata. To je posao kvalifikovanog projektanta i izvođača.
Automatsko pokretanje generatora (AGS)
Tehnički pregled opisuje zašto hibridna arhitektura često ispadne racionalnija od čistog solarnog rješenja. Dimenzionisanje isključivo prema najgorim zimskim sedmicama može višestruko povećati potreban fotonaponski i baterijski kapacitet — i to zbog nekoliko sedmica u godini.
Kod sistema s funkcijom automatskog pokretanja generatora inverter sam pokreće generator kada stanje napunjenosti padne ispod definisanog praga, puni bateriju i gasi ga nakon što se dostigne ciljno stanje napunjenosti. Generator tako radi rijetko i kratko, kao dopuna, a ne kao primarni izvor.
- Smanjuje potrebu za predimenzionisanom baterijskom bankom.
- Pokriva upravo one scenarije koje bi inače pokrivala vrlo skupa rezerva.
- Generator i dalje zahtijeva održavanje, gorivo i prostor.
AGS je funkcija sistema koju projektuje i pušta u rad kvalifikovan izvođač. Ovaj vodič ne opisuje povezivanje generatora, izvedbu automatskog pokretanja ni bilo kakvu instalacijsku proceduru. Ventilacija, zaštita od ugljen-monoksida i usklađenost s lokalnim propisima ostaju obaveza bez obzira na to koliko rijetko generator radi.
Zašto je upravljanje potrošnjom važno?
Off-grid nije samo pitanje proizvodnje. Jednako je važno šta se troši i kada. Sistem koji zna razliku između kritičnog i odgodivog potrošača može biti manji i jeftiniji od sistema koji sve tretira jednako.
Rade uvijek
- Rasvjeta.
- Frižider i zamrzivač.
- Komunikacijska oprema i ruter.
- Osnovna elektronika i sigurnosni sistemi.
Rade kada ima viška
- Veći potrošači koji ne moraju raditi u tačno određeno vrijeme.
- Uređaji koji se mogu pokrenuti kada baterija bude puna.
- Poslovi koji se mogu pomjeriti na sunčan dan.
Podjela potrošača na prioritete je projektna odluka koja se donosi zajedno s izvođačem. Ovaj vodič ne opisuje izvedbu automatskog upravljanja ni bilo kakav zahvat na električnoj instalaciji.
Šta treba pratiti?
U mrežnom sistemu monitoring je korisna informacija. U off-grid sistemu on je dio upravljanja — jer stanje baterije direktno govori koliko još energije imate na raspolaganju.
- Stanje napunjenosti baterije (SOC).
- Trenutno solarno punjenje.
- Trenutna potrošnja objekta.
- Snaga i opterećenje invertera.
- Alarmi i upozorenja sistema.
- Historija energije kroz dane i sezone.
- Temperatura baterije, ako je sistem prikazuje.
Off-grid sistemi za vikendice, pumpe i udaljene objekte
Autonomni sistemi se najčešće grade tamo gdje mrežni priključak nije praktičan ili je nesrazmjerno skup. Zahtjevi se bitno razlikuju između ovih primjena.
Vikendice i planinske kuće
Povremena upotreba, često sezonska. Zahtjev za autonomijom može biti manji nego kod stalno nastanjenog objekta. Kako se sistem bira prema sezoni boravka, potrošnji uređaja i potrebnoj autonomiji objašnjava vodič za solarne panele za vikendicu.
Telekom i monitoring oprema
Mala, ali stalna potrošnja uz visok zahtjev za pouzdanošću tokom cijele godine.
Poljoprivredni objekti
Sezonski profil potrošnje koji se često poklapa s periodom najjačeg sunca.
Pumpe i udaljene instalacije
Motorno opterećenje i, kod pumpi, mogućnost skladištenja rezultata rada umjesto energije.
Prema tehničkom pregledu, kod pumpanja vode ponekad može biti racionalnije skladištiti vodu u rezervoaru nego graditi vrlo veliku baterijsku banku. To je koncept vrijedan razmatranja, a ne univerzalno pravilo — odluka zavisi od hidrauličkih uslova i režima potrošnje vode.
Solarna pumpa ne mora uvijek zahtijevati veliku bateriju
Kod sistema za pumpanje vode postoji elegantno rješenje koje često izbjegava skupu baterijsku banku.
Rezervoar funkcionalno pohranjuje rezultat rada pumpe. Umjesto da se energija čuva u bateriji kako bi pumpa mogla raditi noću, pumpa radi danju, a voda čeka u rezervoaru. Za mnoge primjene to je jednostavnije i jeftinije.
Za stvarni sistem potreban je i hidraulički i električni projekat — visina dizanja, protok, prečnik cjevovoda i snaga pumpe moraju se uskladiti. Ovaj vodič ne daje upute za povezivanje pumpe.
Kako to funkcioniše u praksi
Prema tehničkom pregledu, za navodnjavanje je često ekonomičnije koristiti solarnu pumpu s upravljanjem preko frekventnog pretvarača ili MPPT regulatora i rezervoarom vode, nego skladištiti električnu energiju u velikoj bateriji. Sunčeva energija tada direktno pokreće pumpu, a rezervoar postaje oblik skladišta — kroz gravitacioni potencijal vode.
- Posebno smisleno kod sistema kap po kap.
- Primjenjivo kod bunara i udaljenih poljoprivrednih područja.
- Baterija se tada može svesti na mali kapacitet za upravljanje i mjerenje, umjesto na pogon pumpe.
Šta mora ući u projekat
- Potreban protok vode.
- Visina dizanja.
- Dubina bunara.
- Gubici u cijevima.
- Dnevni profil potrošnje vode.
Bez hidrauličkog proračuna izbor pumpe je pogađanje. Ovaj vodič ne daje upute za povezivanje pumpe niti za izvedbu hidrauličke instalacije.
Sigurnost nije dodatna oprema
Off-grid sistem radi s istosmjernim naponima, velikim baterijskim kapacitetom i vlastitom izmjeničnom mrežom u objektu. Zaštita je dio projekta, a ne stavka koja se može štedjeti.
- DC zaštita između panela, regulatora i baterije.
- AC zaštita između invertera i instalacije objekta.
- Prenaponska zaštita, posebno kod izloženih lokacija.
- Uzemljenje i izjednačenje potencijala.
- Zaštita od električnog udara.
- Mogućnost sigurnog odvajanja svakog dijela sistema za servis.
Šta ovaj vodič namjerno ne sadrži
- Konkretne vrijednosti zaštitnih uređaja i prekidača.
- Presjeke vodiča i izbor kablova.
- Spajanje na stezaljke i izradu priključaka.
- Postupke povezivanja nule i uzemljenja.
- Instalaciju zaštitnih sklopki i prenaponske zaštite.
- Spajanje PV stringova, serijsko ili paralelno spajanje baterija.
- Bilo kakav rad na opremi pod naponom.
Finalno projektovanje, izbor zaštite i izvođenje radi kvalifikovan elektroprojektant i ovlašten instalater. Cilj ovog vodiča je da znate šta tražiti i šta provjeriti, a ne da nešto izvodite sami.
Standardi i projektni zahtjevi koje treba tražiti
Tehnički pregled imenuje okvir prema kojem se projektuje istosmjerni i izmjenični dio autonomnog sistema. Ovo nije lista koju korisnik primjenjuje sam — to je lista koju traži od projektanta i izvođača.
IEC 60364-7-712 i IEC 62548
Standardi koje tehnički pregled navodi kao relevantne za fotonaponske instalacije, tamo gdje su primjenjivi, uz važeće tehničke propise i projektne uslove.
Neutralno-uzemljivačka veza
U radu bez mreže ovo je posebno osjetljiva tačka. Dio invertera ima internu funkciju povezivanja nule i uzemljenja, dok drugi traže vanjsko projektovano rješenje — kako bi zaštitna sklopka uopšte radila ispravno.
Odvojeno za DC i AC stranu
Tehnički pregled navodi da se prenaponska zaštita bira posebno za istosmjernu i posebno za izmjeničnu stranu, prema riziku od udara groma, postojanju gromobranske instalacije i naponima u sistemu.
Koja se od ovih mjera i na koji način primjenjuje, određuje kvalifikovani elektroprojektant prema konkretnoj topologiji sistema. Ovaj vodič ih imenuje da biste znali šta mora biti u projektu, ali namjerno ne daje vrijednosti, šeme ni postupke ugradnje.
Šta treba uzeti u obzir u Bosni i Hercegovini?
Lokacija u BiH značajno mijenja ulazne podatke za off-grid projekat — više nego kod mrežnog sistema, jer ovdje nema mreže koja bi razliku izgladila.
- Zimsko Sunce — trajanje i visina Sunca razlikuju se između Hercegovine i planinskih područja.
- Snijeg — utječe i na proizvodnju i na pristup objektu radi održavanja.
- Temperatura — određuje uslove rada i punjenja baterije.
- Pristup objektu — utječe na montažu, servis i intervencije.
- Profil potrošnje — stalno stanovanje i sezonska upotreba nisu isti zahtjev.
- Građevinski uslovi — nosivost krova, prostor za bateriju, ventilacija.
Potpuno autonoman sistem nije priključen distributivnoj mreži, ali to ne znači da tehnički zahtjevi nestaju. Sigurnost instalacije, zaštita i usklađenost s lokalnim zahtjevima i dalje se moraju provjeriti.
Šta provjeriti prije investicije
Tehnički pregled izdvaja nekoliko stavki koje treba provjeriti prije nego što se krene u izgradnju, i sve se tiču konkretne lokacije i konkretnog objekta.
- Pravila nadležne općine ili grada.
- Pravila na nivou kantona.
- Uslovi distributera, ako postoji bilo kakva veza s mrežom.
- Status objekta — posebno ako se nalazi u zaštićenoj zoni.
- Planirane konstruktivne intervencije koje mijenjaju gabarite krova.
Da li off-grid sistem zahtijeva dozvole?
Na ovo pitanje nema univerzalnog da ili ne, i svaki odgovor koji to tvrdi treba uzeti s rezervom.
Zahtjevi zavise od lokacije, objekta, građevinskih intervencija i lokalnih propisa. Prije izgradnje treba provjeriti pravila nadležne općine ili grada, kantona ili drugog relevantnog organa.
Važno je i ovo: ako sistem nije priključen na mrežu, standardna procedura priključenja mrežnih elektrana se na njega ne odnosi automatski. To je zasebno pitanje i ne treba pretpostaviti ni da važi, ni da ne važi.
Razlika u odnosu na mrežni sistem
Za sisteme spojene na javnu mrežu procedura obično uključuje uslove distributera, elektroenergetsku saglasnost i propisanu tehničku dokumentaciju. Potpuno autonomni off-grid sistemi nisu priključeni na distributivnu mrežu, pa se ta procedura na njih ne odnosi automatski.
To, međutim, ne znači da nema obaveza. Prema tehničkom pregledu, autonomni sistem i dalje mora biti izveden sigurno, u skladu s lokalnim propisima, s elektroprojektom kada je potreban, te uz stručna ispitivanja i ateste.
Ne pretpostavljajte ni da dozvola nema, ni da važi standardna mrežna procedura. To su dva različita pitanja i oba se provjeravaju kod nadležnog organa prije početka radova.
Koliko košta off-grid solarni sistem?
Jedna cifra za “off-grid sistem” ne postoji, jer pod tim nazivom stoje sistemi koji se razlikuju i deset puta po veličini. Korisnije je znati šta ukupan trošak pomjera.
- Instalisana snaga fotonaponskog polja.
- Kapacitet i tehnologija baterije.
- Tip i snaga invertera.
- MPPT regulator ili regulatori.
- Noseća konstrukcija i tip montaže.
- Zaštitna oprema i razvod.
- Monitoring i upravljanje.
- Lokacija, pristup i uslovi montaže.
- Rezervni izvor energije, ako je dio projekta.
Više panela i baterija nije uvijek jedino rješenje
Postoji zamka u off-grid projektovanju: ako se sistem dimenzionira isključivo prema najgorem zamislivom scenariju, rezultat je vrlo velik i vrlo skup sistem koji je veći dio godine neiskorišten.
Alternativa nije manji sistem koji ne radi, nego kombinacija mjera koje zajedno pokrivaju isti scenarij jeftinije.
- Efikasniji potrošači — svaki ušteđeni kWh smanjuje i panele i bateriju.
- Upravljanje opterećenjem — pomjeranje odgodivih potrošača na sunčane sate.
- Razumna, a ne maksimalna rezerva u bateriji.
- Profesionalno projektovan rezervni izvor tamo gdje ima smisla.
Koja kombinacija je prava zavisi od objekta i od toga koliko je prekid napajanja zaista skup. Univerzalne preporuke ovdje nema.
Najčešće greške pri planiranju off-grid sistema
Dimenzionisati prema ljetnoj proizvodnji
Sistem koji radi u julu može stati u decembru. Mjerodavan je nepovoljniji dio godine.
Gledati samo mjesečnu potrošnju
Ukupna cifra ne govori kada se troši ni koliko potrošača radi istovremeno.
Miješati kW i kWh
Energija i snaga rješavaju različite probleme i dimenzioniraju različite komponente.
Ignorisati vršna opterećenja
Inverter biran prema zbiru nominalnih vati može se isključiti pri startu motornog potrošača.
Premala baterija
U autonomnom sistemu to znači da nešto prestane raditi, a ne samo veći račun.
Premala PV proizvodnja zimi
Baterija se ne može napuniti ako proizvodnje nema — kapacitet tada ne pomaže.
Kupiti inverter i bateriju bez provjere kompatibilnosti
Fizički konektor koji odgovara nije dokaz da će uređaji raditi zajedno.
Ignorisati temperaturu baterije
Punjenje može biti ograničeno baš u periodu kada je energija najpotrebnija.
Ignorisati vlastitu potrošnju invertera
U autonomnom sistemu inverter troši bateriju i kada ništa drugo ne radi.
Zanemariti zaštitu, monitoring i rezervni plan
Bez njih se problem primijeti tek kada sistem već stane.
Šta provjeriti prije odluke?
Prođite ovu listu prije nego što zatražite ponude. Svaka stavka koja ostane bez odgovora kasnije postaje pretpostavka u projektu.
- Dnevna potrošnja u kWh.
- Noćna potrošnja.
- Maksimalna istovremena snaga.
- Motorni i startni potrošači.
- Zimska solarna proizvodnja.
- PVGIS simulacija za tačnu lokaciju.
- Potrebna snaga panela.
- Orijentacija i nagib.
- Inverter — kontinuirana i vršna snaga.
- MPPT regulator.
- Baterijski kapacitet i DoD.
- Željena autonomija u danima.
- Tehnologija baterije i temperaturni opseg.
- BMS i kompatibilnost s inverterom.
- Monitoring.
- Zaštitna oprema.
- Rezervni plan za duži period lošeg vremena.
- Stručni projekat i izvođač.
Da li vam uopšte treba off-grid?
Off-grid nije nadogradnja mrežnog sistema nego drugačija vrsta projekta. Prije nego što krenete u njega, provjerite spada li vaš slučaj u situacije u kojima zaista ima smisla.
- Objekat nema praktičan mrežni priključak.
- Lokacija je udaljena od postojeće infrastrukture.
- Potrebna je energetska autonomija kao sam cilj.
- Trošak ili izvedivost priključka predstavljaju stvaran problem.
Uporedite off-grid i s druge dvije arhitekture prije odluke. Potpuna autonomija često zahtijeva osjetno više fotonaponskog i baterijskog kapaciteta nego hibridni sistem koji daje sličan osjećaj sigurnosti uz mrežu kao rezervu.
Nijedna arhitektura nije univerzalno najbolja. Poređenje sve tri nalazi se u pillaru solarni sistemi za kuću.
Kako je pripremljen ovaj vodič?
Tehnička struktura vodiča zasnovana je na tehničkom pregledu arhitekture i dimenzionisanja autonomnih fotonaponskih sistema. Konkretan projekat zahtijeva podatke o objektu, lokaciji, potrošnji i specifikacijama odabrane opreme.
- Formule i odnosi prikazani su konceptualno, radi razumijevanja, a ne kao projektni proračun.
- Brojevi preuzeti iz izvora označeni su kao ilustrativni primjeri, ne kao specifikacije uređaja.
- Nijedna tehnologija, arhitektura ni proizvod nisu označeni kao univerzalno najbolji.
- Tamo gdje podatak zavisi od lokacije ili modela, to je izričito navedeno umjesto procjene.
Izvor
Tehnički sadržaj ovog vodiča zasnovan je na studiji „Analiza arhitekture, inženjeringa i ekonomske održivosti off-grid solarnih sistema“. Iz nje su preuzeti proračunski okvir energetskog bilansa, opis PVGIS metodologije, poređenje PWM i MPPT regulatora, podaci o olovnim i litij-željezo-fosfatnim tehnologijama, LCOS pristup, opis rada BMS-a i komunikacijskih petlji, topologije invertera, koncept hibridizacije s automatskim pokretanjem generatora, normativni okvir te razmatranja za solarne pumpe i kontekst Bosne i Hercegovine.
Svaka numerička vrijednost preuzeta iz te studije na ovoj stranici je označena kao primjer ili raspon iz tehničkog pregleda. Nijedna nije predstavljena kao specifikacija konkretnog uređaja niti kao vrijednost koja važi za svaki sistem.
Studija zaključuje da moderan off-grid sistem nije skup panela i žica nego integrisana mikromreža. Stabilan i ekonomski razuman rezultat traži dimenzionisanje prema zimskom profilu potrošnje, kvalitetno skladište s dobrim BMS-om, MPPT regulaciju, potvrđenu komunikaciju baterije i invertera, pravilno uzemljenje i zaštitu, te po potrebi generator kao rijetko korišten rezervni izvor.
Česta pitanja o off-grid solarnim sistemima
To je autonomni fotonaponski sistem koji radi bez stalne veze s javnom elektroenergetskom mrežom. Paneli proizvode energiju, baterija je skladišti, a inverter upravlja pretvorbom i napaja potrošače u objektu.
Može, ali samo ako su proizvodnja, skladištenje i potrošnja usaglašeni za cijelu godinu, uključujući nepovoljan zimski period. To zahtijeva stvarne podatke o potrošnji i lokaciji, a ne opštu procjenu.
U praksi da. Bez mreže i bez skladišta sistem bi radio samo dok ima dovoljno sunca. Izuzetak su specifične primjene poput pumpanja vode, gdje se rezultat rada može skladištiti drugačije, naprimjer u rezervoaru.
Nema univerzalnog broja. Potrebna snaga izvodi se iz dnevne potrošnje, raspoloživog sunčevog resursa za konkretnu lokaciju i gubitaka sistema — i procjenjuje se prema nepovoljnijem dijelu godine, ne prema ljetu.
Kapacitet zavisi od dnevne potrošnje, željene autonomije, dozvoljene dubine pražnjenja, efikasnosti, zimskih uslova i toga postoji li rezervni izvor. Početnu procjenu možete napraviti u kalkulatoru solarne baterije.
Noću paneli ne proizvode ništa, pa sve potrošače napaja baterija preko invertera. Zbog toga noćna potrošnja direktno određuje potreban kapacitet baterije.
Dan je kraći, Sunce je niže, vremenski uslovi su lošiji, a snijeg može zaustaviti proizvodnju. Istovremeno potrošnja često raste. Zato se off-grid sistem dimenzionira prema zimskom, a ne ljetnom scenariju.
Projektna rješenja su veći PV kapacitet, veći baterijski kapacitet, privremeno smanjenje nekritičnih potrošača i, kod objekata gdje je kontinuitet kritičan, profesionalno integrisan rezervni izvor. U praksi se obično kombinuju.
Regulator koji nastoji držati fotonaponske module blizu tačke maksimalne raspoložive snage i prilagođava energiju prema baterijskom dijelu sistema. U off-grid sistemu to znači bolje iskorištenje promjenjivih uslova, posebno zimi.
Na izbor utiču kontinuirana i vršna snaga, tip potrošača, baterijski napon, MPPT ulazi, potvrđena kompatibilnost s baterijom, vlastita potrošnja uređaja i mogućnost integracije rezervnog izvora ako je on dio projekta.
Ne mora. Kod objekata gdje je kontinuitet napajanja kritičan rezervni izvor može biti dio projekta i može smanjiti potrebu za ekstremnim predimenzionisanjem panela i baterija. Njegovu integraciju projektuje i izvodi stručno lice.
Univerzalne cijene nema. Iznos zavisi od snage panela, kapaciteta baterije, invertera, MPPT regulatora, konstrukcije, zaštite, monitoringa, lokacije, montaže i eventualnog rezervnog izvora. Off-grid sistem se ne poredi samo po cijeni panela.
Počnite od energetske potrebe
Procijenite veličinu solarnog polja prema svojoj potrošnji, a zatim provjerite zimske uslove za konkretnu lokaciju.
Koliku bateriju trebate?
Napravite početnu procjenu potrebnog kapaciteta prema potrošnji, autonomiji, dubini pražnjenja i efikasnosti.
Nastavite planiranje sistema
Pregled on-grid, hibridne i off-grid arhitekture i svih komponenti.
Kako se snaga panela i snaga invertera odnose jedna prema drugoj.
Metod proračuna kapaciteta prema stvarnoj potrošnji.
Kako se provjerava da li oprema zaista radi zajedno.
Namjena i ograničenja ovog vodiča
Ovaj vodič je edukativni pregled arhitekture i dimenzionisanja autonomnih solarnih sistema. Ne sadrži upute za spajanje fotonaponskih stringova, serijsko ili paralelno spajanje baterija, povezivanje invertera i MPPT terminala, izvedbu istosmjernog i izmjeničnog razvoda, izbor i ugradnju zaštitnih uređaja, presjeke vodiča, povezivanje agregata, raspored pinova komunikacijskih sabirnica, zaobilaženje BMS-a ni bilo kakav rad pod naponom.
Sadržaj ne predstavlja projekat, ponudu ni stručno mišljenje ovlaštenog izvođača i ne zamjenjuje tehničku dokumentaciju proizvođača. Solari BiH kalkulatori daju početnu procjenu, a ne finalni elektroprojekat. Projektovanje, izvođenje i puštanje sistema u rad obavlja kvalifikovan elektroprojektant i ovlašten instalater.
Istražujemo i objašnjavamo solarne sisteme u Bosni i Hercegovini solarni paneli, solarne elektrane, inverteri i baterije, objašnjeni jednostavno i bez prodajnog interesa.
© 2026 Solari BIH. Sva prava zadržana.
Čista energija za ljepšu Bosnu i Hercegovinu.
