MC4 konektori za solarne panele: izbor seta i cijena u BiH

Šta se nalazi u pakovanju, s čim se smije spojiti i odgovara li vašem kablu – tri pitanja koja određuju da li je set koji gledate pravi izbor.

Fotonaponski DC konektori spajaju solarne panele međusobno, nizove panela s produžnim kablovima i kablove s opremom. Rade pod istosmjernim naponom, na otvorenom, godinama. Pri kupovini zato nije dovoljno gledati oblik i cijenu, jer dva konektora koja izgledaju isto ne moraju biti namijenjena za spajanje jedan s drugim.

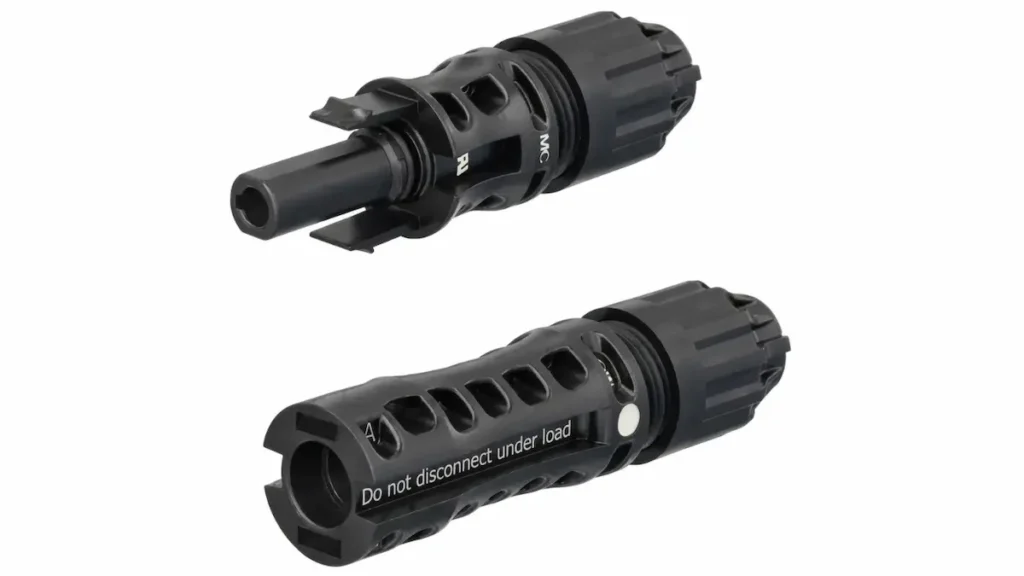

Par fotonaponskih DC konektora: utikač s kontaktnim pinom i utičnica. Na kućištu je utisnuto upozorenje „Do not disconnect under load“ – spoj se ne razdvaja pod opterećenjem.

OBJAVLJENO

Objavljeno 29. oktobra 2026.

POSLJEDNJE AŽURIRANJE

Autor: Admir Salihović, Solari BiH

Sigurnosna napomena. PV konektori nisu prekidači za odvajanje pod opterećenjem. Paneli mogu stvarati napon i kada je inverter isključen. Montažu i provjeru spojeva treba obaviti stručno osposobljen izvođač.

Tri stvari koje provjeravate prije kupovine

Bez obzira na to kod koga kupujete, svaka kupovina se svodi na ista tri pitanja.

Šta se nalazi u konkretnom pakovanju. Naziv „set“ ne govori koliko komada i kojih dijelova dobijate.
S kojim se tačno konektorom smije spojiti. Odobrena kombinacija se čita iz dokumentacije, a ne iz izgleda.
Odgovara li odabranom kablu i projektnim uslovima. Presjek vodiča, vanjski promjer kabla, napon i struja moraju se poklopiti s projektom.

MC4 je naziv porodice proizvoda švicarske kompanije Stäubli, a ne univerzalni certifikat. Oznaka „MC4“ ili „MC4 kompatibilno“ na pakovanju drugog proizvođača opisuje oblik, ne i odobrenje da se taj konektor smije spojiti s originalnim Stäubli konektorom.

Šta sadrži MC4 set?

Pod „setom“ se najčešće prodaju dvije spojive polovine konektora, ali sadržaj pakovanja treba provjeriti kod konkretnog artikla. Neki artikli sadrže više parova, neki uključuju i kabl, a neki samo kontakte bez kućišta.

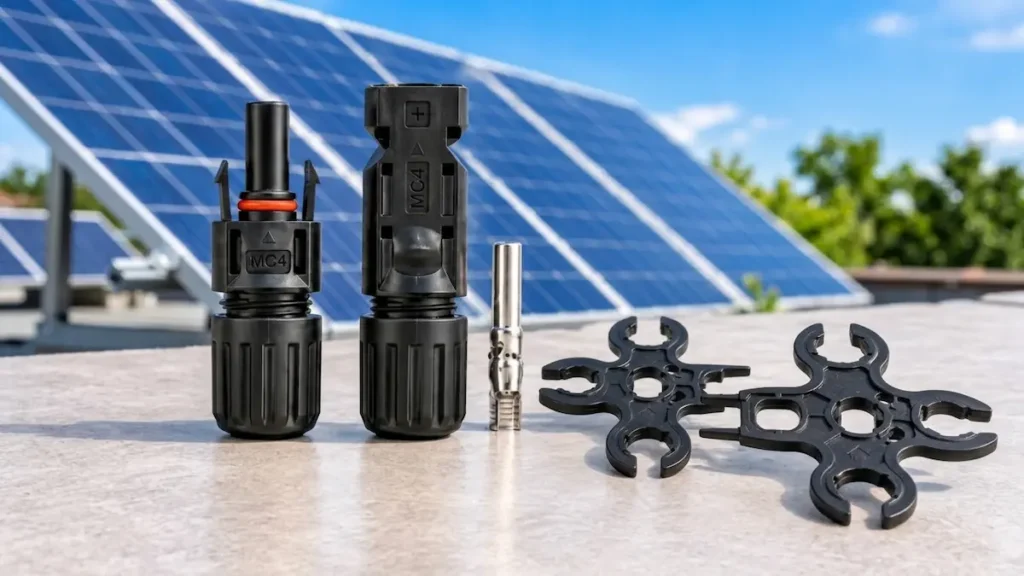

Dijelovi koje treba razlikovati: kućišta utikača i utičnice s utisnutom oznakom MC4, pojedinačni metalni kontakt koji se preša na vodič, te ključevi za rastavljanje spoja. Ključevi i alat u pravilu nisu dio osnovnog seta.

Dijelovi koje treba razlikovati

Kućišta – plastični dijelovi s mehanizmom zaključavanja i navojnom kabelskom uvodnicom.
Metalni kontakti – unutrašnji dijelovi koji se prešaju na vodič. Oni ostvaruju električni spoj.
Brtveni dijelovi – brtve u uvodnici koje se biraju prema vanjskom promjeru kabla. Kod serije MC4-Evo 2 Stäubli ih razlikuje bojom: DI crvenosmeđa, DX žuta i DII siva.

Kabl, alat za prešanje i ključ za rastavljanje u pravilu nisu dio osnovnog seta. Ako ih nemate, planirajte ih zasebno.

Jedan par čini spoj jednog vodiča

Spojeni par konektora nastavlja jedan vodič – na primjer produžava pozitivni vodič niza. Pozitivni i negativni pol se ne spajaju međusobno; to bi bio kratki spoj.

Polaritet se ne određuje prema trgovačkim nazivima „muški“ i „ženski“ ni prema boji kabla. Ti nazivi opisuju oblik metalnog kontakta, a ne pol. Koji vodič je pozitivan, utvrđuje se prema projektu i oznakama opreme, mjerenjem koje obavlja stručno lice.

Šta provjeriti na pakovanju i u dokumentaciji?

Prije kupovine provjerite četiri grupe podataka za konkretan konektor.

Proizvođač i model

Pronađite proizvođača i tačnu oznaku proizvoda. Naziv „MC4 kompatibilan“ sam po sebi ne potvrđuje da konektor odgovara postojećem spoju.

Kabl i dimenzije

Provjerite podržani tip kabla, presjek vodiča u mm² i vanjski promjer kabla u mm. Podaci trebaju odgovarati dokumentaciji konektora.

Odobrena kombinacija

Provjerite dokumentovanu kompatibilnost obje strane spoja. Fizičko uklapanje i čujni klik nisu potvrda da se konektori smiju koristiti zajedno.

Tehnička dokumentacija

Zatražite tehnički list i upute za montažu tačnog modela. Naponske i strujne vrijednosti te IP zaštitu čitajte zajedno s uslovima proizvođača.

Ako neki podatak nedostaje, zatražite dokumentaciju prije kupovine. Izbor uskladite s projektantom ili instalaterom.

Zašto svi konektori sličnog izgleda nisu kompatibilni?

Spajanje konektora dvaju različitih proizvođača naziva se unakrsno spajanje ili cross-mating. U praksi se dešava samo od sebe: panel dolazi s tvornički postavljenim konektorom jednog proizvođača, a produžni kabl se završava konektorom drugog.

Čujni klik i fizičko uklapanje nisu dokaz odobrene kompatibilnosti. Dva konektora mogu imati istu vanjsku geometriju, a različite tolerancije kontakta, različite legure i različite plastike koje se pri temperaturnim promjenama šire različitom brzinom. Da bi se kombinacija smjela koristiti, potrebni su proizvođač, tačna oznaka proizvoda i njegova dokumentacija za obje strane spoja.

Stäubli u svojim uputama za montažu navodi izričito upozorenje: „NEVER connect male or female part of Stäubli connector with connectors of other manufacturers.“ Isto upozorenje stoji i u dokumentu MA231 za porodicu MC4 i u dokumentu MA273 za MC4-Evo 2. Zato ne preporučujemo spajanje originalnog Stäubli konektora s proizvodom drugog proizvođača koji se reklamira kao „MC4 kompatibilan“.

Ali nisu ni sve Stäubli serije međusobno nespojive

Ovdje se često pretjeruje u suprotnom smjeru. Stäubli objavljuje vlastitu matricu odobrenog uparivanja za svoje originalne proizvode, s datumom 4. aprila 2024. i naslovom „Original MC4, MC4-Evo 2 and MC4-Evo ready product portfolio: Mating correlation acc. to IEC 62852:2014+AMD1:2020“. U njoj stoji da su navedeni proizvodi certificirani prema IEC 62852:2014+AMD1:2020 od strane TÜV Rheinland i potvrđuju se certificirane kombinacije uparivanja.

Kabelske spojnice porodica Original MC4, MC4-Evo 2 / Evo 2A i MC4-Evo ready u matrici su označene kao međusobno uparive, u svim kombinacijama među sobom.
Te iste kabelske spojnice označene su kao uparive i s panelnim utičnicama porodica MC4 i MC4-Evo 2 / Evo 2A, te s granskim konektorom MC4-Evo 2.
Panelne utičnice međusobno nisu označene kao uparive, niti su uparive s granskim konektorom – što proizlazi iz njihove namjene.

Matrica potvrđuje da se kombinacija smije spojiti. Ona ne govori koje naponske i strujne vrijednosti važe za spojeni par kada se upare dvije različite serije – te podatke tražite u dokumentaciji konkretnih proizvoda. Uvijek provjerite baš svoju kombinaciju i njena ograničenja.

Tri stvari koje nisu isto

Drugi brend. Proizvod drugog proizvođača koji je legalno proizveden i certificiran za vlastitu upotrebu. To nije falsifikat.
Neprovjerena tvrdnja o kompatibilnosti. Oznaka „MC4 kompatibilno“ bez dokumentacije koja to potvrđuje za konkretan spoj.
Lažno predstavljanje. Proizvod koji se predstavlja kao original drugog proizvođača. To je zaseban problem i ne odnosi se na svaki proizvod drugog brenda.

Šta IEC 62852 jeste, a šta nije

IEC 62852 je standard koji propisuje sigurnosne zahtjeve i ispitivanja za konektore u istosmjernim krugovima fotonaponskih sistema. Prema obuhvatu objavljenom na stranicama IEC-a, konsolidovano izdanje IEC 62852:2014+A1:2020 primjenjuje se na konektore za nazivne napone do 1.500 V DC i nazivne struje do 125 A po kontaktu, i to na konektore bez moći prekidanja koji ipak mogu biti spajani i razdvajani pod naponom.

U tekstu obuhvata standarda nema odredbe o zamjenjivosti ili kompatibilnosti konektora različitih proizvođača. Certifikat prema IEC 62852 potvrđuje da je proizvod ispitan prema tom standardu – ne potvrđuje da se smije spojiti s bilo kojim drugim konektorom koji je također certificiran.

Kako odabrati konektor za solarni kabl?

Deset podataka koje tražite od dobavljača. Ako neki nedostaje, to je samo po sebi informacija.

Parametar

Šta treba provjeriti

Gdje pronaći podatak

Proizvođač i kataloška oznaka

Tačan naziv proizvođača i tipsku oznaku, ne samo „MC4“. Oznaka treba biti ista na pakovanju, u ponudi i u dokumentaciji.

Pakovanje, ponuda dobavljača i tehnički list proizvoda.

Odobrena kombinacija spojenih konektora

S kojim se konektorom druga strana spoja smije upariti. Za original Stäubli proizvode postoji objavljena matrica uparivanja.

Upute za montažu proizvoda i matrica uparivanja proizvođača.

Presjek vodiča (mm²)

Za koji presjek bakrenog vodiča je kontakt predviđen. Isti konektor obično ima više verzija kontakata.

Tabela tipova u uputama za montažu.

Vanjski promjer kabla (mm)

U koji raspon vanjskog promjera brtva naliježe. Ovo je druga veličina od presjeka vodiča.

Tabela brtvi ili tabela tipova u uputama za montažu.

Tip i konstrukcija kabla

Je li kabl predviđen za fotonaponsku primjenu i odgovara li njegova konstrukcija konektoru. MA273 za MC4-Evo 2 izričito navodi da se ne smije koristiti jednostruko oblaženi XLPE kabl jer ne ispunjava zahtjev rasterećenja prema UL 6703.

Upute za montažu konektora i tehnički list kabla.

Nazivni DC napon

Koja vrijednost važi i prema kojem standardu. MA231 za porodicu MC4 navodi DC 1100 V i DC 1500 V, uz napomenu da je IEC DC 1500 V odobren samo za lokacije s ograničenim pristupom. MA273 za MC4-Evo 2 navodi DC 1500 V prema IEC 62852, UL 6703 i JET.

Tehnički podaci u uputama za montažu, uz oznaku standarda.

Nazivna struja

Vrijednost po presjeku vodiča i prema kojem standardu. IEC i UL vrijednosti se ne miješaju. MA231 uz IEC struje navodi uslov 85 °C.

Tabela nazivnih struja u uputama za montažu.

Temperatura okoline i granična temperatura

Raspon temperature okoline i, odvojeno, najviša dopuštena temperatura komponente. To su dvije različite vrijednosti.

Tehnički podaci u uputama za montažu.

IP zaštita

Koji stepen važi za pravilno sastavljen i spojen par, a koji za nespojen konektor, te pod kojim uslovima je ispitan.

Tehnički podaci u uputama za montažu.

Propisani alat i upute

Koja kliješta za prešanje, koja dužina skidanja izolacije i koji moment zatezanja važe za tačno taj proizvod.

Upute za montažu proizvoda i katalog alata proizvođača.

Presjek vodiča i vanjski promjer kabla nisu isto. Presjek u mm² opisuje bakreni vodič i određuje koji metalni kontakt ide na njega. Vanjski promjer u mm opisuje kabl zajedno s izolacijom i plaštom i određuje koja brtva zatvara uvodnicu. Dva kabla istog presjeka mogu imati različit vanjski promjer, pa oznaka „za 4–6 mm²“ sama ne potvrđuje da će brtva pravilno nalegnuti na baš vaš kabl.

MC4 i MC4-Evo 2: koje razlike treba provjeriti?

Poređenje ispod preuzeto je iz dva službena dokumenta proizvođača: MA231 za porodicu MC4 i MA273 za MC4-Evo 2. Vrijednosti važe za proizvode navedene u tim dokumentima i uz uslove koji su u njima navedeni – nisu opće karakteristike svih konektora koji izgledaju slično.

Podatak

MC4 (MA231, index o, 12.2025)

MC4-Evo 2 (MA273, index l, 12.2025)

Proizvodi na koje se dokument odnosi

PV-KST4/…-UR i PV-KBT4/…-UR

PV-KST4-EVO 2-UR i PV-KBT4-EVO 2-UR

Nazivni napon prema IEC 62852:2014+A1:2020

DC 1100 V i DC 1500 V. Uz DC 1500 V stoji napomena da je odobren samo za fotonaponske sisteme na lokacijama s ograničenim pristupom.

DC 1500 V

Nazivni napon prema UL 6703

DC 1500 V

DC 1500 V, uz napomenu da su konektori ocijenjeni s kablovima tipa USE2 i PV-wire

Klasa zaštite (IEC)

II pri DC 1100 V, 0 pri DC 1500 V

U dokumentu nije navedena zasebna klasa

Nazivna struja prema IEC

Uz uslov 85 °C: 22,5 A za 2,5 mm²; 39 A za 4 mm² i 6 mm²; 45 A za 10 mm²

39 A za 2,5 mm²; 45 A za 4 mm²; 53 A za 6 mm²; 69 A za 10 mm². Uz struje nije naveden temperaturni uslov.

Nazivna struja prema UL

30 A za 14 AWG; 35 A za 12 AWG; 50 A za 10 AWG; 70 A za 8 AWG

30 A za 14 AWG; 39 A za 12 AWG; 50 A za 10 AWG; 70 A za 8 AWG

Temperatura okoline

−40 °C do +85 °C (IEC) i −40 °C do +85 °C (UL)

−40 °C do +85 °C, bez navedenog standarda uz raspon

Gornja granična temperatura komponente

105 °C (IEC). Zasebno je navedena najviša radna temperatura prema UL 6703 od +85 °C.

115 °C (IEC)

IP zaštita

Spojeno: IP65/IP68 (1 m, 1 h). Nespojeno: IP2X

Spojeno: IP65/IP68 (1 m, 168 h). Nespojeno: IP2X

Kontaktni otpor

0,25 mΩ

0,20 mΩ

Dužina skidanja izolacije

Zavisi od verzije: 6–7,5 mm za verzije 2,5 / 6 / 10; 8,5–10 mm za verzije 5 i 8

6,0 do 7,5 mm za porodicu

Moment zatezanja uvodnice

Tipične vrijednosti 3,4 do 3,5 N·m, uz napomenu da moment mora odgovarati korištenom solarnom kablu

Prema tabeli po presjeku: 4,5 N·m (2,5 mm²), 4,0 N·m (4 mm²), 3,5 N·m (6 mm²), 4,0 N·m (10 mm²)

IEC i UL vrijednosti se čitaju odvojeno. Jedna ista komponenta može imati različite nazivne struje prema IEC i prema UL, jer se radi o različitim metodama ocjene. Isto tako, temperatura okoline i gornja granična temperatura komponente nisu ista veličina: prva opisuje uslove u kojima sistem radi, druga najvišu dopuštenu temperaturu samog konektora.

MA231 uz nazivne struje navodi i inženjersku napomenu da struje kroz konektore u krajnjoj primjeni treba planirati tako da se ne prekorači najviša dopuštena radna temperatura konektora. Nazivna struja iz tabele, dakle, nije sama po sebi dozvola da se konektor optereti tom strujom u bilo kakvim uslovima.

Ako za konektor koji razmatrate nemate ovakve podatke, to nije razlog da ih pretpostavite prema nekom drugom proizvodu. Umjesto toga zatražite tehnički list i upute za montažu tačnog modela, pa provjerite napon, struju po presjeku, temperaturne uslove, IP zaštitu i dopuštene kombinacije uparivanja.

Koliko košta MC4 set u BiH?

Cijene konektora se u ponudama kreću u širokom rasponu, ali poređenje ima smisla samo kada se uporedi isti sadržaj pakovanja i poznat proizvod. Pakovanje s jednim parom i pakovanje s deset parova nisu uporedivi, kao ni artikl s navedenim proizvođačem i artikl bez ijednog tehničkog podatka.

Jedan dokumentovan primjer

PRIMJER PONUDE

Energo shop, SKU 0147

Artikl: „Solarni konektor MC4 (muški i ženski) – PV spojni konektor“
Prikazana cijena: 6,32 KM
Dostupnost: na stanju, prema podacima na stranici
Provjereno: 29.10.2026.
Izvor: energoshop.ba

Ovo nije tržišni prosjek niti potvrda da je riječ o originalnom Stäubli proizvodu. Opis artikla ne navodi proizvođača, tipsku oznaku, naponske i strujne vrijednosti ni certifikate, pa mu te osobine ne pripisujemo. Da li je u cijenu uključen PDV i koliki je trošak dostave, provjerite kod prodavca prije narudžbe.

Kako uporediti dvije ponude

Svedite cijenu na jedan par, jer se pakovanja razlikuju po broju komada.
Provjerite je li u pakovanju samo par kućišta s kontaktima ili i nešto drugo.
Uporedite proizvode s poznatim proizvođačem i oznakom. Artikl bez tih podataka nije jeftiniji – on je neprovjeren.
Računajte i ono što ide uz set: solarni kabl, kliješta za prešanje i ključ za rastavljanje najčešće se kupuju odvojeno.

Cijene se mijenjaju, pa prije narudžbe otvorite ponudu i provjerite aktuelno stanje. Kako cijena opreme ulazi u ukupan trošak elektrane, objašnjeno je u vodiču komponente solarnog sistema.

Koliko setova treba za solarnu elektranu?

Potreban broj setova ne može se pouzdano odrediti samo iz snage elektrane. Podatak „5 kW“ ne govori ni koliko ima nizova, ni gdje su prekidi kabla, ni kakvi su priključci opreme.

Raspored nizova. Više kraćih nizova znači više krajeva, a svaki kraj je jedan spoj.
Tvornički postavljeni konektori. Paneli već dolaze s konektorima na izlaznim kablovima, pa se oni ne kupuju ponovo.
Produžni kablovi. Spojevi nastaju tamo gdje se niz nastavlja prema opremi, i taj broj zavisi od rasporeda na krovu.
Priključci opreme. Ulazi invertera ili drugih uređaja mogu imati vlastite konektore koje propisuje proizvođač uređaja.

Potreban broj i tačne oznake proizlaze iz projekta i popisa materijala. Ako vam neko navede broj setova samo na osnovu snage u kW, taj podatak je procjena, ne specifikacija. Vođenje i zaštita kablova na krovnoj konstrukciji obrađeni su u vodiču krovni nosači solarnih panela.

Obični set, Y razdjelnik i konektor s osiguračem

Tri artikla koja se često nalaze jedan pored drugog, a služe različitim namjenama.

OBIČNI SET

Par za nastavak jednog vodiča

Dvije spojive polovine koje produžuju jedan vodič – na primjer kraj niza prema produžnom kablu. Ovo je osnovni i najčešći artikl.

Y RAZDJELNIK

Paralelno povezivanje grana

Spaja više grana u jedan vodič. Paralelno povezivanje zbraja struje pojedinih grana na izlaznom konektoru, pa izlazni konektor i kabl moraju biti predviđeni za tu ukupnu struju.

KONEKTOR S OSIGURAČEM

Zaštita u grani

Konektor s ugrađenim osiguračem. Da li je osigurač potreban i koje vrijednosti, određuje se projektom i dokumentacijom opreme – ne postoji univerzalno pravilo da svaki paralelni spoj traži isti tip ili istu vrijednost.

Razdjelnici i zaštita nizova su projektantska odluka, a ne kupovina po osjećaju. Prije nego što naručite razdjelnik, provjerite s projektantom da li je paralelno povezivanje na tom mjestu uopće predviđeno i šta ono znači za struje u kablovima.

Montaža i održavanje: šta dogovoriti s izvođačem?

Konektori su jeftin dio elektrane, a spoj koji nije dobro izveden jedan je od najčešćih uzroka kvara. Ovo su stvari koje se dogovaraju prije početka radova.

Namjenski alat. Prešanje kontakta izvodi se kliještima predviđenim za tu vrstu kontakta. Metalni kontakt se preša jednom; neispravno prešan kontakt se ne popravlja, nego zamjenjuje.
Dužina skidanja izolacije. Zavisi od konkretnog proizvoda. MA231 za različite verzije porodice MC4 navodi 6 do 7,5 mm, odnosno 8,5 do 10 mm, a MA273 za MC4-Evo 2 navodi 6,0 do 7,5 mm. Vrijednost se čita iz uputa za tačan model.
Moment zatezanja uvodnice. Također zavisi od proizvoda i od korištenog kabla. MA273 daje tabelu po presjeku vodiča, a MA231 navodi tipične vrijednosti uz uslov da moment mora odgovarati korištenom solarnom kablu.
Zaključavanje spoja. Upute navode da se spoj mora potpuno uglaviti; djelimično spojen par može trajno deformisati kopče i izgubiti funkciju zaključavanja.
Rasterećenje kabla. Kablovi se učvršćuju uz konstrukciju tako da spoj ne nosi težinu kabla i da se ne njiha na vjetru.
Dokumentovan pregled. Dogovorite da izvođač zapiše šta je ugrađeno i šta je provjereno, s oznakama proizvoda.

Ne objavljujemo univerzalni recept. Dužina skidanja izolacije i moment zatezanja razlikuju se među proizvodima, pa vrijednost iz jednog dokumenta ne treba primjenjivati na drugi konektor. Isto tako, sječenje tvorničkih konektora s panela nije jednostavno rješenje – to je zahvat koji može uticati na uslove garancije modula i o kojem odlučuje stručno lice.

IP zaštita i voda

IP oznaka važi za pravilno sastavljen i spojen par, pod uslovima ispitivanja koje navodi proizvođač. MA231 za porodicu MC4 navodi IP65/IP68 ispitano na 1 m u trajanju od 1 sata, a MA273 za MC4-Evo 2 IP65/IP68 na 1 m u trajanju od 168 sati. Nespojen konektor je u oba slučaja označen kao IP2X – dakle bez zaštite od vode.

IP68 nije dozvola da konektor trajno leži u stojećoj vodi. Spojevi se vode i učvršćuju tako da ne stoje u vodi, ledu ni u oluku.

Znakovi koji traže stručni pregled

Promjena boje kućišta, deformacija, napuknuće uvodnice ili vidljivo oštećenje razlozi su da se pozove izvođač ili serviser. Prijavite šta ste vidjeli.

Ne dirajte, ne otvarajte i ne razdvajajte spoj da biste ga provjerili. Paneli stvaraju napon kad god pada svjetlost, i razdvajanje spoja pod opterećenjem može izazvati električni luk. Upute proizvođača izričito navode da se sistem mora obezvrijediti prije spajanja i razdvajanja te da se spoj nikada ne razdvaja pod opterećenjem. Provjeru obavlja stručno osposobljeno lice.

8 provjera prije kupovine MC4 seta

Pripremite podatke za razgovor s dobavljačem i instalaterom. Označite stavke koje ste već razmotrili.

1. Tačan proizvod

Znam proizvođača i kataloške oznake konektora koje namjeravam kupiti.

Razmotreno

2. Kompatibilnost spoja

Provjerena je dopuštena kombinacija obje strane spoja.

Razmotreno

3. Presjek i tip vodiča

Konektor odgovara presjeku i tipu vodiča.

Razmotreno

4. Brtvljenje kabla

Brtva odgovara vanjskom promjeru kabla.

Razmotreno

5. Napon i struja

Projektant je provjerio naponske i strujne zahtjeve.

Razmotreno

6. Okolina i IP zaštita

Provjereni su uslovi okoline i IP zaštite.

Razmotreno

7. Pakovanje i cijena

Znam sadržaj pakovanja, količinu i ukupnu cijenu.

Razmotreno

8. Montaža i provjera

Dogovoreni su stručna montaža i završna provjera.

Razmotreno

Ova lista pomaže pri pripremi kupovine. Konačan izbor provjerava se prema projektu i dokumentaciji proizvođača.

Česta pitanja

Šta sadrži jedan MC4 set?

Najčešće dvije spojive polovine konektora, odnosno jedan par koji nastavlja jedan vodič. Sadržaj se ipak razlikuje od artikla do artikla: neka pakovanja imaju više parova, neka samo kontakte bez kućišta. Kabl, kliješta za prešanje i ključ za rastavljanje u pravilu nisu uključeni. Provjerite opis konkretnog artikla prije narudžbe.

Jesu li svi „MC4 kompatibilni“ konektori međusobno zamjenjivi?

Nisu. Oznaka „MC4 kompatibilno“ opisuje oblik, a ne odobrenje za spajanje. Stäubli u uputama za montažu MA231 i MA273 izričito navodi da se njihov konektor nikada ne spaja s konektorima drugih proizvođača. Za originalne Stäubli proizvode postoji objavljena matrica uparivanja, u kojoj su kabelske spojnice porodica MC4, MC4-Evo 2 / Evo 2A i MC4-Evo ready označene kao međusobno uparive.

Odgovara li isti konektor kablovima od 4 i 6 mm²?

Ne nužno. Presjek vodiča određuje koji metalni kontakt ide na kabl, a vanjski promjer kabla određuje koja brtva zatvara uvodnicu. Dva kabla istog presjeka mogu imati različit vanjski promjer. Oznaka „za 4–6 mm²“ zato ne potvrđuje da će brtvljenje biti ispravno za baš vaš kabl – provjerite i raspon vanjskog promjera u uputama.

Znači li IP68 da konektor smije stalno biti u vodi?

Ne znači. IP oznaka važi za pravilno sastavljen i spojen par, pod uslovima ispitivanja koje navodi proizvođač – MA231 navodi IP65/IP68 na 1 m u trajanju od 1 sata, a MA273 na 1 m u trajanju od 168 sati. Nespojen konektor je označen kao IP2X. Spojevi se vode tako da ne stoje u vodi, ledu ni u oluku.

Koliko MC4 setova treba za elektranu od 5 kW?

To se ne može odrediti samo iz snage. Broj zavisi od rasporeda nizova, od toga koliko konektora panel već ima tvornički, od dužine i broja produžnih kablova te od priključaka opreme. Potreban broj i tačne oznake proizlaze iz projekta i popisa materijala.

Koja je razlika između običnog seta i Y razdjelnika?

Obični set nastavlja jedan vodič i ne mijenja struju u krugu. Y razdjelnik paralelno spaja više grana, pa se struje tih grana zbrajaju na izlaznom konektoru. Zbog toga izlazni konektor i kabl moraju biti predviđeni za tu ukupnu struju, a potreba za zaštitom se određuje projektom.

Kako uporediti cijene MC4 setova u BiH?

Svedite cijenu na jedan par i uporedite isti sadržaj pakovanja. Uporedite proizvode kod kojih su navedeni proizvođač i tipska oznaka; artikl bez tih podataka nije jeftiniji, nego neprovjeren. Računajte i trošak solarnog kabla i alata, koji se kupuju odvojeno, te provjerite PDV i dostavu kod prodavca.

Ko treba obaviti montažu i pregled?

Stručno osposobljen izvođač. Prešanje kontakata traži namjenski alat, a spajanje i razdvajanje se izvodi na obezvrijeđenom sistemu jer paneli stvaraju napon kad god pada svjetlost. Vlasnik objekta prijavljuje ono što vidi – promjenu boje, deformaciju ili oštećenje – a provjeru i zamjenu obavlja stručno lice.

Šta je u ovom tekstu ispravljeno ili izostavljeno

Polazno istraživanje sadrži nekoliko tvrdnji koje nismo mogli potvrditi u dokumentaciji proizvođača, pa nisu objavljene.

Tvrdnja da konektori čine „40 % svih sigurnosnih intervencija“ nije objavljena jer za nju nije naveden provjerljiv izvor.
Nije objavljen nikakav garantovan vijek trajanja, ni za jeftine ni za skuplje konektore.
Nije objavljen zaključak da je proizvod s oznakom 600 V automatski falsifikat ili namijenjen samo otocnim sistemima. Oznaka 600 V opisuje nazivni napon i zahtijeva provjeru u odnosu na napon konkretnog sistema, što je projektantsko pitanje.
Nije objavljena tvrdnja da viša cijena dokazuje certifikaciju.
Nije objavljena tvrdnja o automatskom gubitku svih garancija ili osiguranja, jer to zavisi od konkretnih ugovornih uslova koje nismo provjerili.
Tabela iz istraživanja s kolonom za „budžet“ konektore nije prenesena. Vrijednosti u njoj nisu vezane za konkretan proizvod ni izvor.
Naponske i strujne vrijednosti nisu preuzete iz istraživanja nego iz dokumenata MA231 i MA273, uz navođenje porodice proizvoda i standarda. IEC i UL vrijednosti nisu miješane.
Univerzalne vrijednosti za dužinu skidanja izolacije i moment zatezanja nisu objavljene. Vrijednosti iz istraživanja ne poklapaju se s onima u dokumentima proizvođača, a razlikuju se i među proizvodima.
IEC 62852 je prikazan kao standard za sigurnosne zahtjeve i ispitivanja, a ne kao potvrda međusobne kompatibilnosti proizvoda različitih proizvođača.
Proizvodi drugih proizvođača nisu nazvani falsifikatima. Razdvojeni su pojmovi drugog brenda, neprovjerene tvrdnje o kompatibilnosti i lažnog predstavljanja proizvoda kao originala.
Cijene iz istraživanja koje nismo mogli provjeriti u direktnoj ponudi nisu objavljene. Objavljen je jedan primjer koji je provjeren na dan navođenja.

Izvori

Tehničke tvrdnje preuzete su iz dokumentacije proizvođača, a opis ponude i cijena s trgovačke stranice. Svi izvori provjereni su 29. oktobra 2026. godine.

Stäubli, MA231 – upute za montažu porodice MC4 (PV-KST4/…-UR, PV-KBT4/…-UR), index o, 12.2025: PDF dokument. Izvor za naponske i strujne vrijednosti porodice MC4, temperature, IP zaštitu, kontaktni otpor, dužinu skidanja izolacije i sigurnosna upozorenja.
Stäubli, MA273 – upute za montažu MC4-Evo 2 (PV-KST4-EVO 2-UR, PV-KBT4-EVO 2-UR), index l, 12.2025: PDF dokument. Izvor za vrijednosti serije MC4-Evo 2, tabelu momenata zatezanja, oznake brtvi i upozorenje o XLPE kablu.
Stäubli, matrica odobrenog uparivanja – „Original MC4, MC4-Evo 2 and MC4-Evo ready product portfolio: Mating correlation acc. to IEC 62852:2014+AMD1:2020“, Allschwil, 4. aprila 2024: PDF dokument. Izvor za certificirane kombinacije uparivanja originalnih Stäubli proizvoda.
IEC – IEC 62852:2014+AMD1:2020 CSV, „Connectors for DC-application in photovoltaic systems – Safety requirements and tests“, izdanje 1.1, 25.03.2020: stranica standarda. Izvor za obuhvat standarda.
Stäubli – stranica o spajanju konektora različitih proizvođača: cross-connection. Navedena kao dodatni materijal proizvođača; sadržaj te stranice nije bio dostupan za automatsko preuzimanje na dan provjere, pa se nijedna tvrdnja u tekstu ne poziva na nju.
Energo shop – izvor navedenog primjera cijene: artikl SKU 0147.

Solari BiH je informativni portal. Ne prodajemo opremu, ne posredujemo u prodaji i ne zastupamo nijednog proizvođača ni trgovca. Navedeni primjer ponude služi kao dokumentovan primjer načina poređenja cijena, a ne kao preporuka prodavca ili proizvoda.
